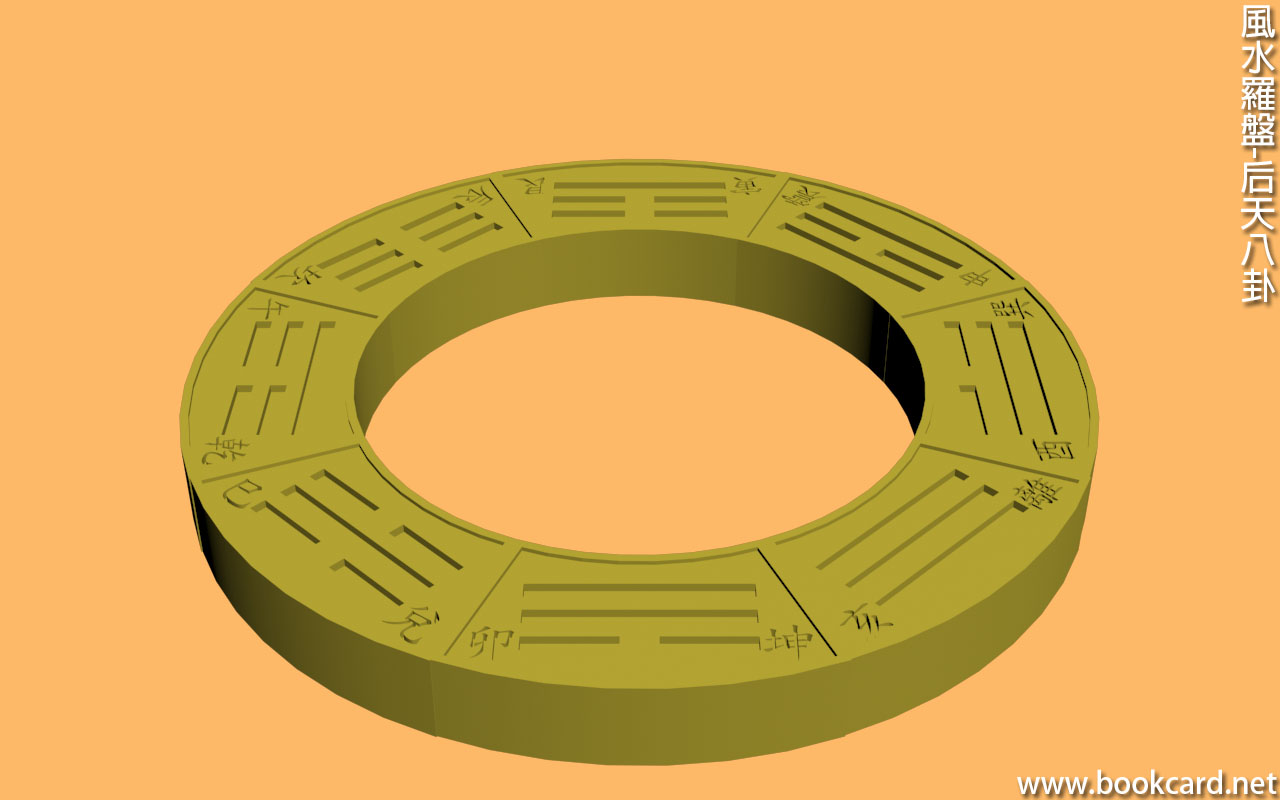

風水羅盤-後天八卦-立體建模

八卦	值
內圓直徑	68MM
外圓直徑	88MM
厚	10mm
字體	標楷體
字體尺寸 SIZE	6
綠色	RGB=(14,64,39)
金色	RGB=(255,230,122)

1. 樣條綫『圓』Circle
2. 加入『編輯樣條綫』EDIT Spline
3. 撳數字鍵2『分段』模式
4. 撳CTRL+A『冚辦爛』弧形綫段.
5. 撳『拆分』值填此時共八綫段
6. 撳數字鍵3『樣條綫』模式
7. 撳『輪廓』值填 -10mm.
8. 撳CTRL+A『冚辦爛』弧形綫段
9. 撳E鍵『旋轉』45度
10. 選擇一節『內弧』與『外弧』.勾選『複製』撳『分離』一褂弧綫.
12. 選擇啱啱『分離』一褂弧綫.
13. 撳數字鍵1『頂點』模式
14. 撳『鏈接』將弧綫用直綫封閉.
16. 加入『擠出』Extrude.

網格	勾選激活
數量	10mm

17. 添加『編輯多邊形』Edit Poly
18. 撳數字鍵4切換爲『多邊形』模式,.選擇頂弧面.
19. 撳『插入』按『面輪廓』生成1mm圍邊.
20. 加入『面擠出』Face Extrude.擠出圍邊.
21. 加入『編輯網格』.轉為『網格』關鍵步
23. 用Text與Line樣條綫生成『卦名』與『符號』.
24. 加入『編輯樣條綫』
25. 撳數字鍵3『樣條綫』模式.用『修剪』工具『卦名』重叠筆畫打通.形成閉合樣條綫.
26. 撳數字鍵1『頂點』模式.用『焊接』工具頂點焊死.
27. 加入『擠出』Extrude.

網格	勾選激活
數量	1mm

28. 加入『布爾運算』ProBoolean生成『凹字』八卦

開此拾取	勾選『移動』
運算	差集
移除平面上的邊	勾選『不移除邊』

29. 其它七卦用『複製』與『旋轉』生成.
30. 加入『STL檢查』STL Check 若錯需重做.



展開UV紋理坐標

1. 加入『編輯網格』
2. 加入『UVW展開』
3. 撳『打開UV编辑器』激活『编辑UVW』

模式	撳數字鍵3激活多邊形模式
多邊形	撳CTRL+A選『冚辦爛』多邊形
軸對齊	撳『Z軸』
紋理坐標	撳『快速展開貼圖』

4. 撳『快速展開貼圖』
5. 撳數字鍵3激活『多邊形』模式
6. 撳『工具->斷開』Ctrl+B
7. 撳『工具->松弛』
8. 撳『编辑->移動模式』W
9. 撳『编辑->移動模式』R
10. 撳『编辑->旋轉模式』E
