可能大家覺得茶杯帶有杯耳是非常平常,但早期的陶杯是不帶杯耳的,因為很容易斷,只有高溫燒制的瓷杯才帶有杯耳.下麵我會給出SOLIDWORKS的曲面建模教程.

1. 打開SOLIDWORKS新建零件模型
2. 選擇”前視基準面”作為草圖平面.進入草圖模式
3. 使用”樣條曲線”工具,繪畫高77MM半徑35MM的茶杯剖草圖,在原點繪畫一條垂直虛線作為旋轉軸,如上圖
4. 單擊”旋轉曲面”按扭,生成茶杯實體.
5. 選擇”前視基準面”作為草圖平面.進入草圖模式,繪畫”杯口草圖”.高38MM寬24MM,與原點對中,並且高42MM
6. 插入/曲線/分割線,分割類型選擇”投影”,勾選”單向”與”反向”,”要分割的類型”選擇”杯口草圖”,”要分割的面”選”茶杯實體”
7. 插入/特徵/自由形,選擇剛剛”投影”的”杯口草圖”,上面的點選擇”可移動”,另外的三個點選擇”相切”,在”控制點”選區點選”填加點”,然後點選”可移動”點.拖放Z軸拖出杯口.
8. 選擇”右視基準面”作為草圖平面.使用”樣條曲線”工具繪畫”杯耳草圖”.上耳點離原點X軸29MM和Y軸65MM,下耳點離原點X軸28MM和Y軸18MM,如上圖
9. 插入/參考幾何體/基準面,第一參考選擇”杯耳草圖”,第二參靠選擇”上耳點”,生成”杯耳基準面”
10. 選擇”杯耳基準面”作為草圖平面.使用”3點圓弧”工具,半徑分別為75MM和6.03MM的不規則橢圓草圖,如上圖.
11. 使用”掃描曲面”工具,輪廓選擇”橢圓草圖”,路徑選擇”杯耳草圖”,生成杯耳實體.
12. 使用“裁剪曲面”工具,裁剪勾選”相互”,曲面點選”杯耳”和”杯身”,勾選”保留選擇”,保流部分點選”杯耳”和”杯身”.
13. 使用”加厚”工具,點選茶杯.厚度填2MM,令茶杯可以3D打印.

木箱用於裝載物品,通常放置重要戰略物資,放置於城堡頂部方便存取,木箱設計很簡單長10MM*寬10MM*高10MM,由六塊木板和木殼組成. 打印後發現木板和木殼深度要設定為0.5MM,否則很看清.

木箱建模

1. 打開SOLIDWORKS新建零件模型
2. 選擇”右視基準面”作為草繪平面.進入草圖模式
3. 繪畫一個10MM*10MM正方形草圖
4. 使用拉伸工具,選擇兩側對稱,深度填10MM,生成木箱實體
5. 選擇”木箱正面”作為草繪平面.進入草圖模式,繪畫三個長9MM*寬5MM的長方形,使用切除工具,深度填0.5MM,生成木板
6. 選擇”木箱正面”作為草繪平面.進入草圖模式,繪畫如上圖木箱加固長方體,使用拉伸工具,深度填5MM,生成木殼
7. 令外的五個面如第4和第5步同樣繪製
8. 點選”插入/參考幾何體/基準軸”
9. 選擇”點和麵”,點選擇原心,面選擇木箱底部,生成”木箱基準軸”



放置木箱在城堡頂樓

1. 打開”城堡”模型
2. 選擇”城堡頂樓面”作為草繪平面.進入草圖模式
3. 在樓梯出口邊繪畫一個10MM*10MM正方形草圖
4. 並在正方形的中心繪製一個點
5. 使用”拉伸”工具拉出高度為1MM的木箱底座,
6. 點選”插入/參考幾何體/基準軸”
7. 點選”點和麵”,選擇地座面和中心點,生成”底座基準軸”.
8. 以建立派生零件載入”木箱”模型
9. 在移動實體的”配合設定”中
10. 選擇木箱基準軸和底座基準軸,點選”重合”後按”添加”
11. 選擇木箱底的面和底座的面,點選”重合”後按”添加”
12. 木箱剛剛好放置在底座的上面

水缸用於裝載水,除了飲用之外還換用於城內救火之用,是重要的戰略物資,通常放置於城堡之內以免被破壞.水缸設計很簡單10MM*10MM的大小,打印出來的效果也很好,但本人手機實在太差照明也吾好,實物照片以後部拍.

1. 打開SOLIDWORKS新建零件模型
2. 選擇”前視基準面” 作為草繪平面.進入草圖模式

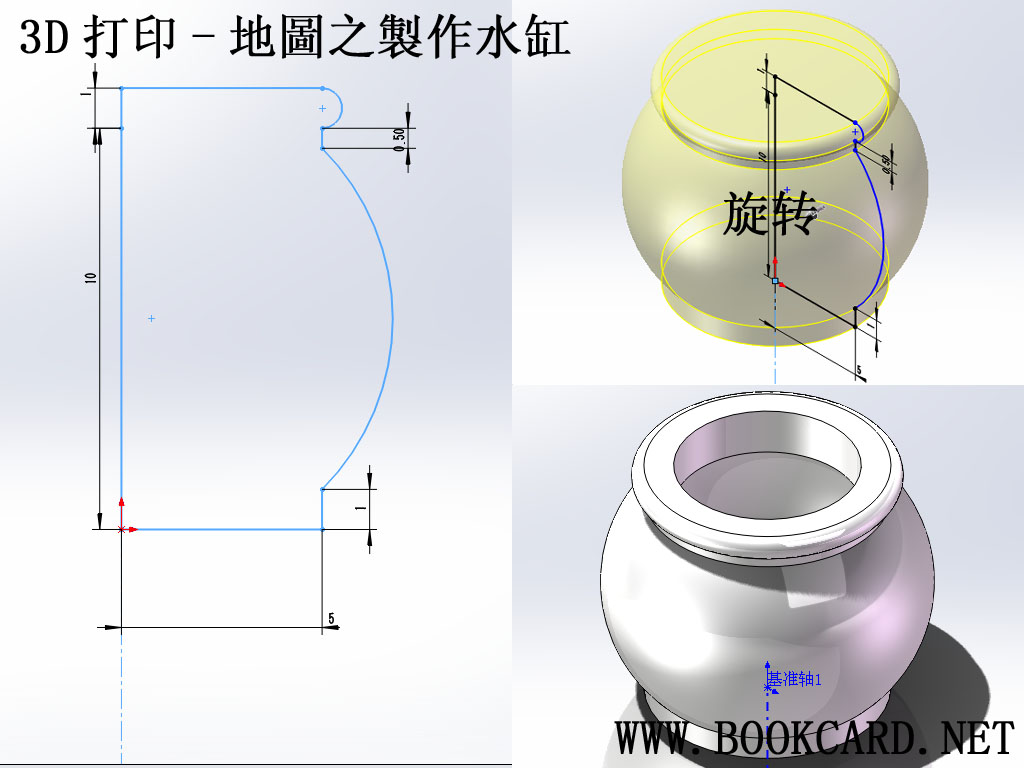

3. 繪畫一個大肚水缸剖面草圖,如上圖
4. 使用旋轉工具生成水缸實體
5. 使用抽殼工具挖空水缸,距離填2MM

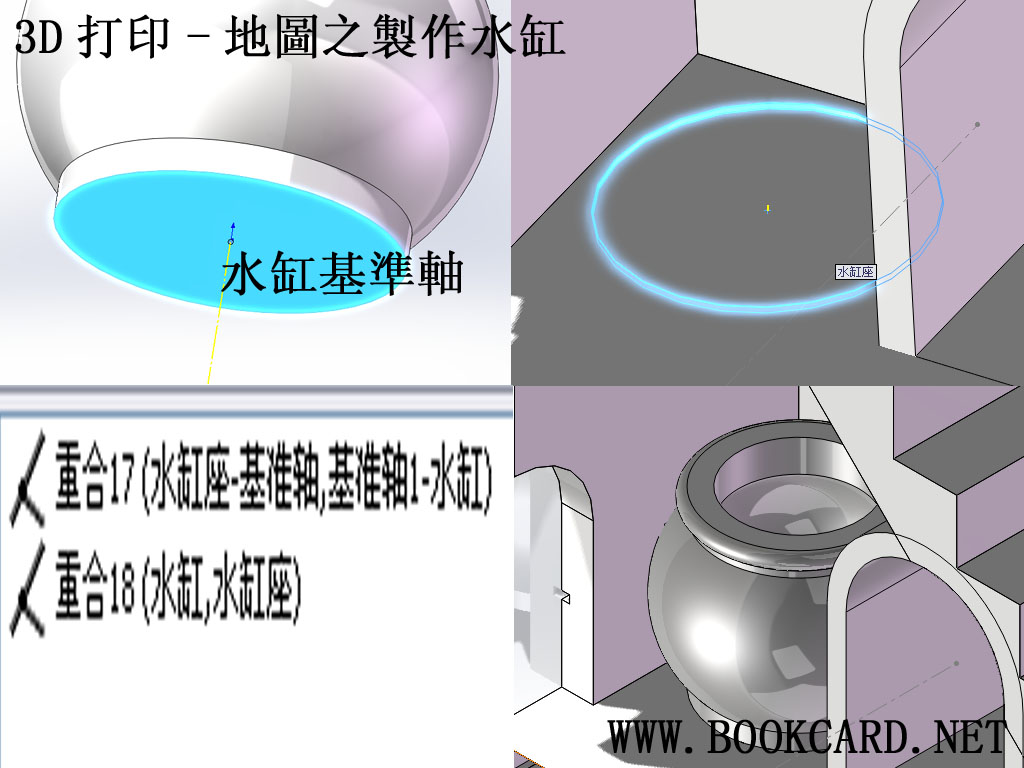

6. 點選”插入/參考幾何體/基準軸”
7. 選擇”點和麵”,點選擇原心,面選擇水缸底部,生成”水缸基準軸”.



放置水缸在城堡內側

1. 打開”城堡”模型
2. 選擇”城堡地板面”作為草繪平面.進入草圖模式
3. 在城角繪畫一個直徑10MM的圓
4. 並在圓的中心繪製一個點
5. 使用”切除”工具切出深1MM的水缸底座
6. 點選”插入/參考幾何體/基準軸”
7. 點選”圓柱”,凹陷水缸底座的圓柱壁,生成”水缸基準軸”.
8. 以建立派生零件載入”水缸”模型
9. 在移動實體的”配合設定”中
10. 選擇水缸基準軸和底座基準軸,點選”重合”後按”添加”
11. 選擇水缸底的面和底座的面,點選”重合”後按”添加”
12. 水缸剛剛好放置在底座的上面

我這裏的平地是指泥地,曬乾後呈龜列狀態,我設計的這個是20MM*20MM版本效果其佳,如果是4個10MM*10MM的組合間隙太多.

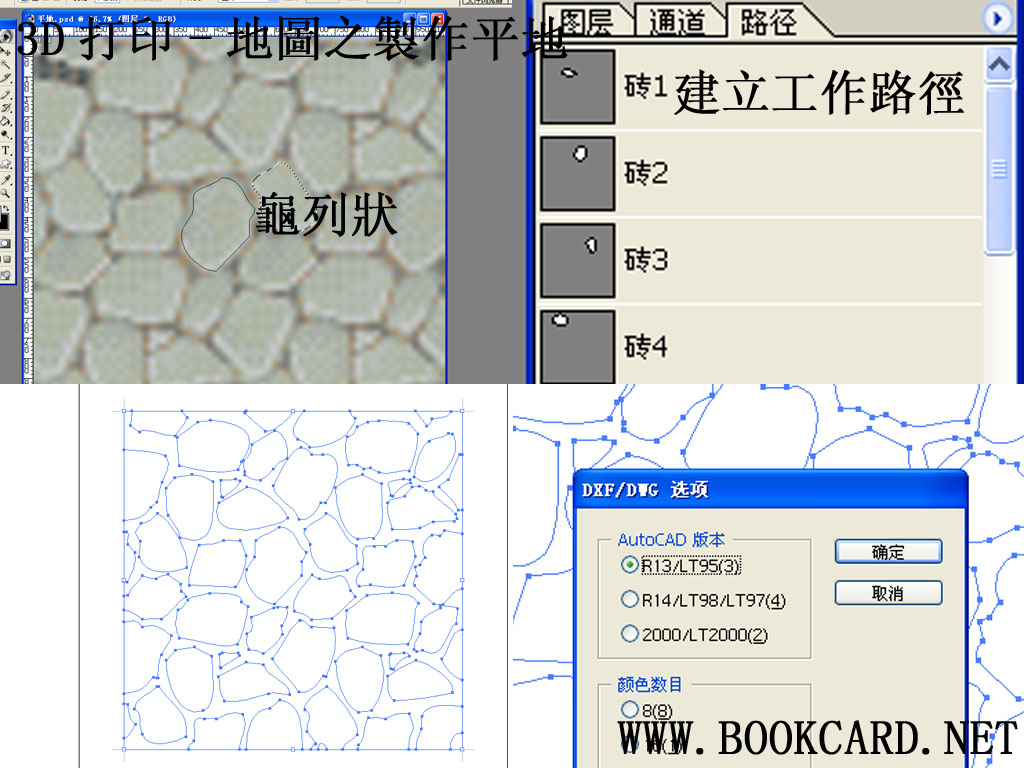

生成龜列紋二維CAD文件

1. 你需要一張土地龜列狀的圖片
2. 使用Photoshop在載入龜列狀的圖片,分辨率設定為1024*1024,可以適當拉伸
3. 使用魔棒工具,容差設為5至8像素,按住SHUIFT選取龜列區狀域,形成選區,按住ALT刪剪選區
4. 建立工作路徑,容差設為8像素
5. 菜單”文件”->”導出”->”路徑到Illustrator”保存為.ai文件
6. 使用Illustrator打開龜列狀的.ai文件
7. 拖放鼠標可顯示
8. 菜單”文件”->”導出”->保存為.DWG文件
9. AutoCAD版本選擇R13/LT95



製作3D模型

1. 製作模型底座20MM*20MM
2. 選擇模型底座頂部面做為草繪平面.進入草圖模式
3. 載入龜列狀的.DWG文件,縮放填0022,以實際大小為准.

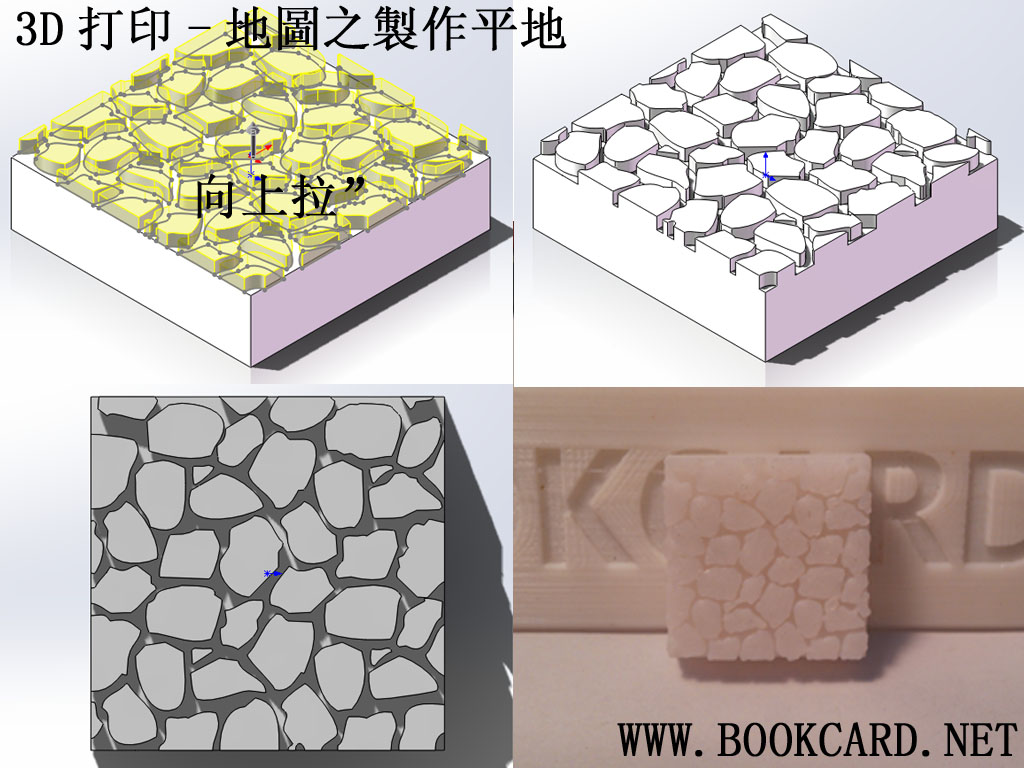

4. 使用向上”拉伸”生成厚度1MM呈龜列狀平地

何為三葉樹就是一條樹叉上只有三片葉的大葉樹,本想製作10MM*10MM但打印後效果不佳,所以最後的版本是20MM*20MM,但葉尖的效果稍差,下麵我寫出建模和打印過程.

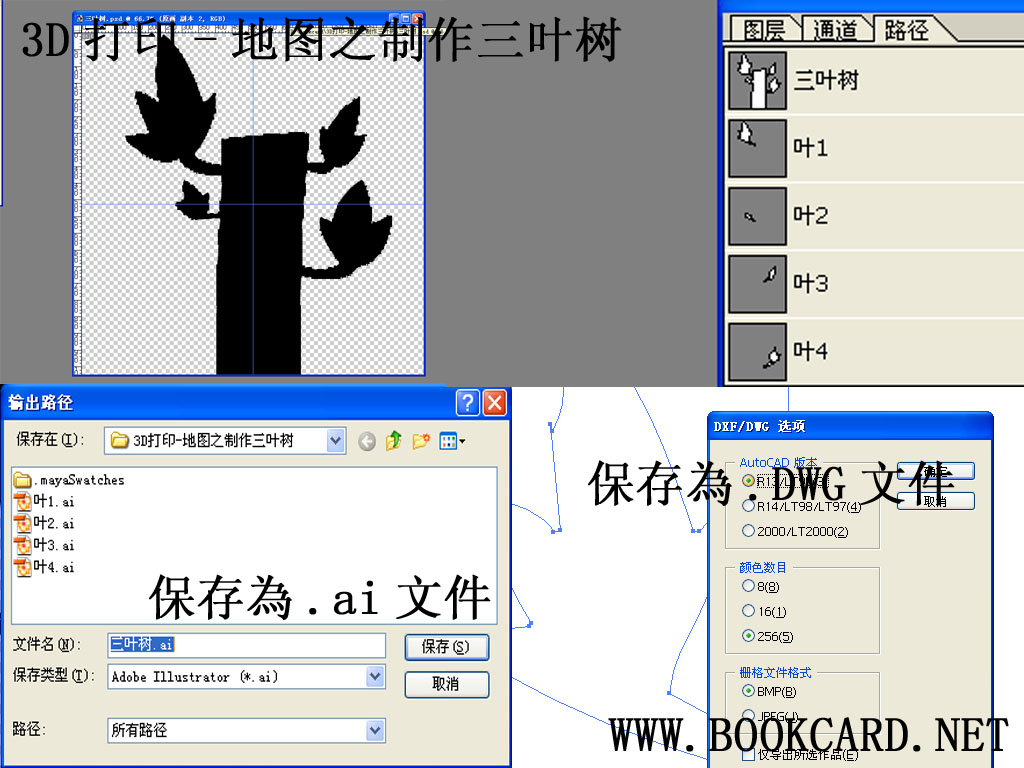

生成二維CAD文件

1. 使用Photoshop繪畫一棵全黑的三葉樹,分辨率為1024*1024
2. 使用魔棒工具,容差設為0像素,選取三葉樹黑色的區域,形成選區
3. 建立工作路徑,容差設為10像素
4. 菜單”文件”->”導出”->”路徑到Illustrator”保存為.ai文件
5. 使用Illustrator打開三葉樹.ai文件
6. 拖放鼠標可顯示
7. 菜單”文件”->”導出”->保存為.DWG文件
8. AutoCAD版本選擇R13/LT95
9. 4支三葉樹枝分別導出,這樣可分別縮放



製作3D模型

1. 製作模型底座20MMX20MM
2. 選擇模型底座頂部面做為草繪平面.進入草圖模式
3. 在座標原心繪畫一個直徑為6MM的圓

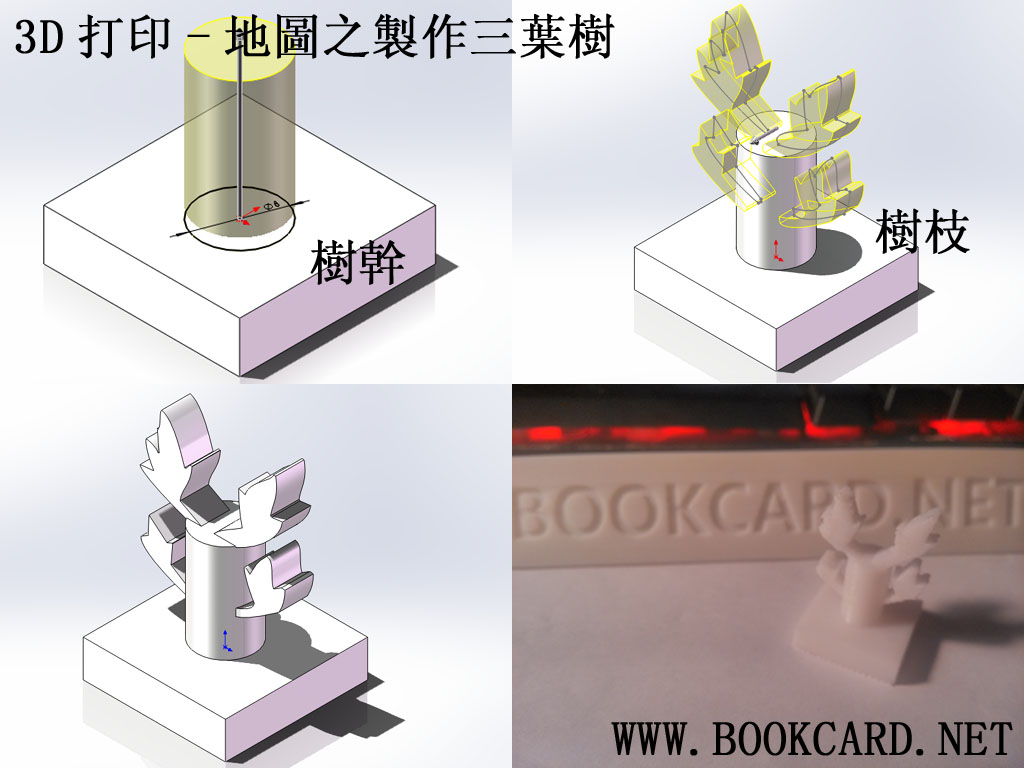

4. 向上拉伸15MM形成粗大的樹幹實體
5. 選擇”前視基準面”做為草圖平面.進入草圖模式
6. 分別載入四片三葉樹枝的.DWG文件,縮放填005,以實際大小為准.
7. 使用”拉伸”兩側對稱生成厚度4MM三葉樹枝.

不同的模型有不同的大小,應為間隙不同,底座需要也需要重新蛇計, 20MMX20MM大小適中適用範圍廣闊.

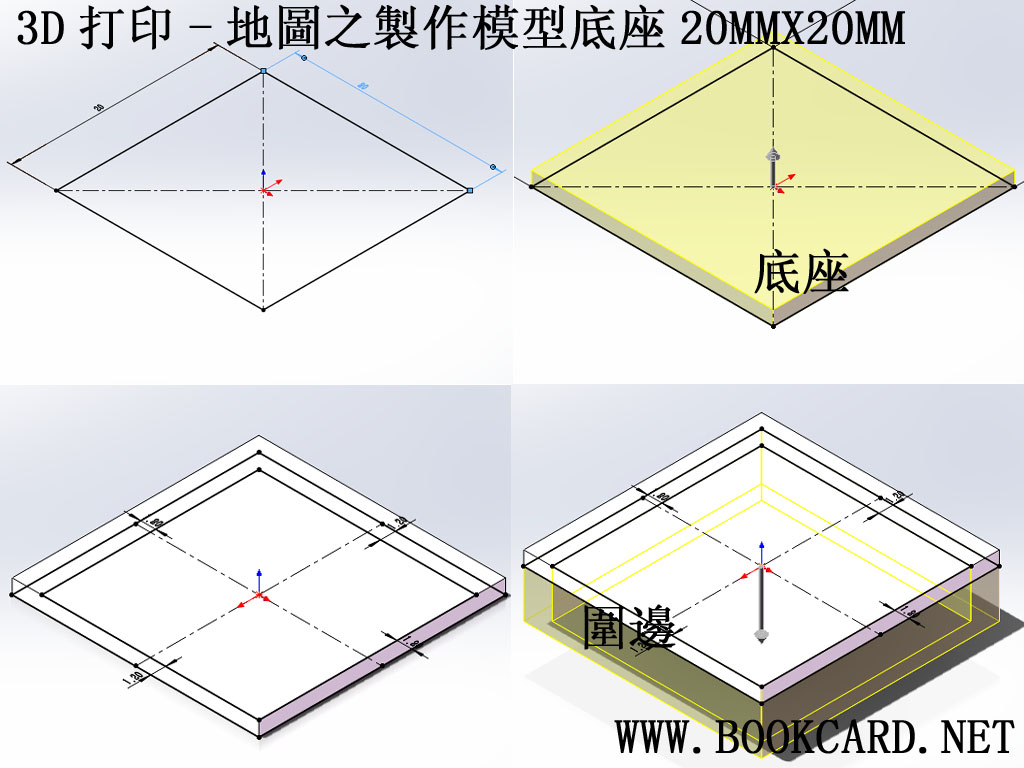

製作3D模型

1. 打開SOLIDWORKS新建零件模型
2. 選擇”上視基準面”做為草繪平面.進入草圖模式
3. 以原心為中點繪畫一個長20MM*20MM 的正方形
4. 向上拉伸2MM形成底座實體
5. 選擇底座的底部面作為草繪平面.進入草圖模式
6. 以原心為中點繪畫一個長20MM*20MM 另一個6*17.6正方形
7. 向下拉伸4MM形成圍邊實體
8. 選擇底座的底部面作為草繪平面.進入草圖模式
9. 以原心為中點繪畫一個直徑9MM的圓
10. 向下拉伸4MM形成穴柱實體

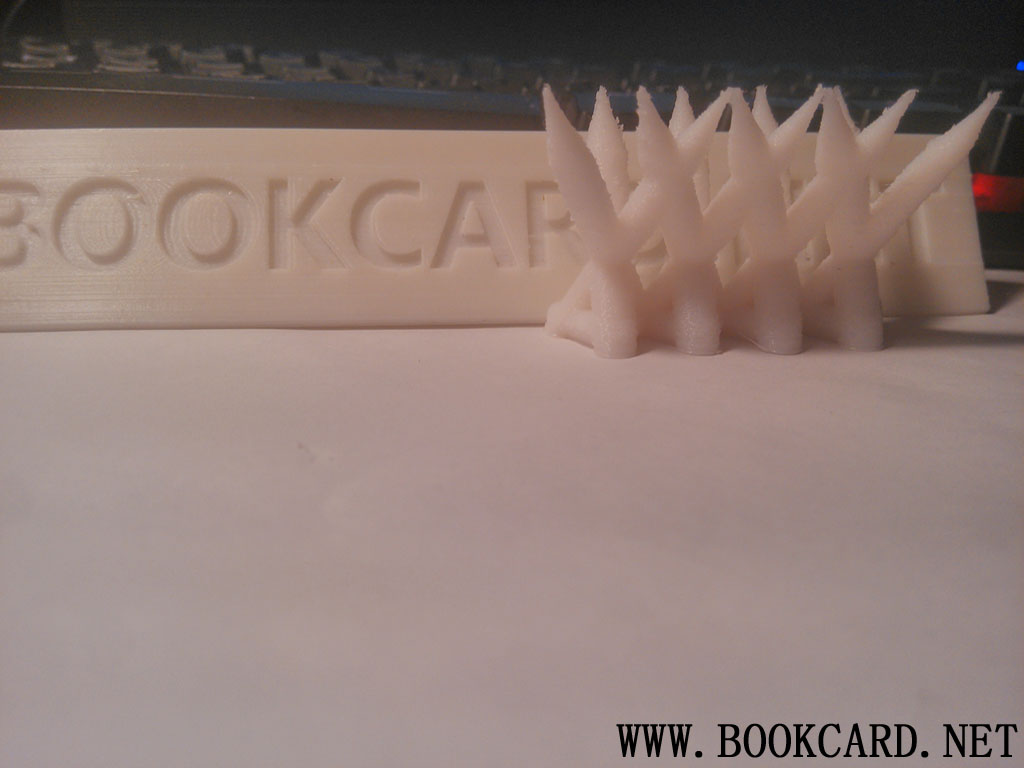

鹿角也稱為拒馬,主要用於對對付騎兵衝鋒,當騎兵高速奔跑時遇到鹿角就必需減速轉彎,這給槍兵功擊的機會,鹿角比圍欄跟易製作,它就是三條尖尖的木杆紮起,四個鹿角為一組.只佔用四個元素寬10MM長40MM.如果你要單度打印單個鹿角需要打印底座.

1. 打開SOLIDWORKS新建零件模型
2. 插入/參考幾何體/基準面,命名為”基準面1”,參考面選擇”上視基準面”,偏移距離填22mm
3. 插入/參考幾何體/基準面,命名為”基準面2”,參考面選擇”上視基準面”,偏移距離填30mm

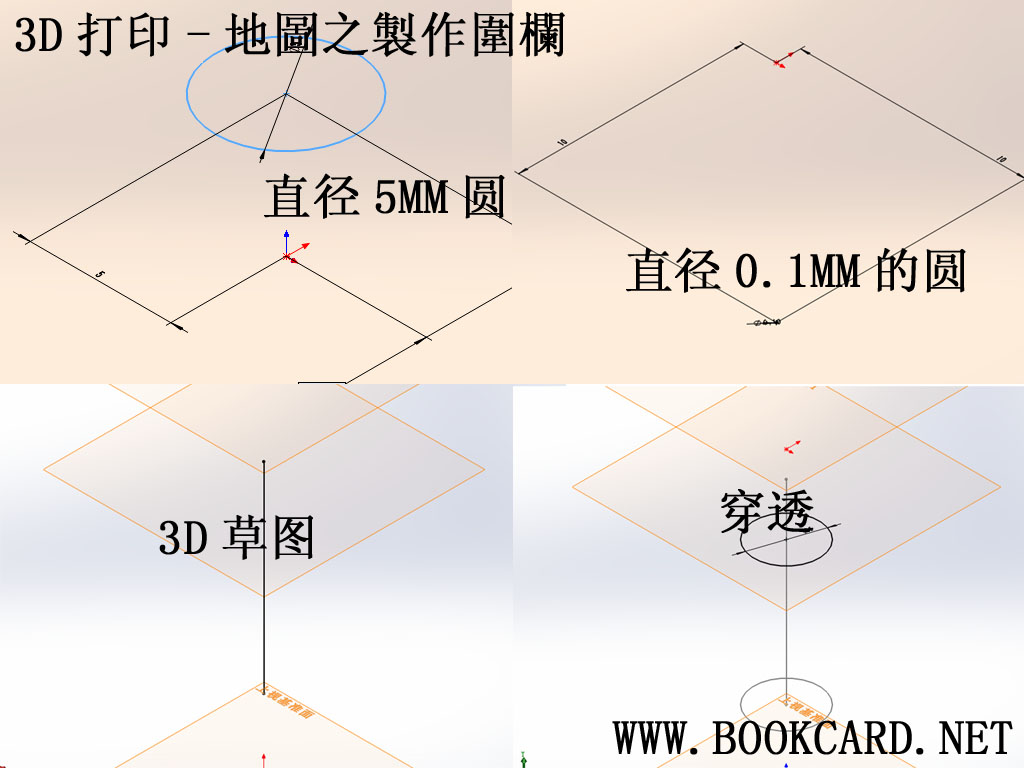

4. 選擇”上視基準面”作為草圖平面.進入草圖模式,繪畫一個直徑5MM的圓,圓心距離原點X於Y軸均為5MM
5. 選擇”基準面2”作為草圖平面.進入草圖模式,繪畫一個直徑1MM的圓,圓心距離原點X於Y軸均為10MM
6. 創建”3D草圖”,使用”直線”工具兩個端點分別為兩個圓的圓心
7. 選擇”基準面1”作為草圖平面.進入草圖模式,繪畫一個直徑5MM的圓,選擇後按住SHIFT點選3D草圖直線,填加關係為穿透.

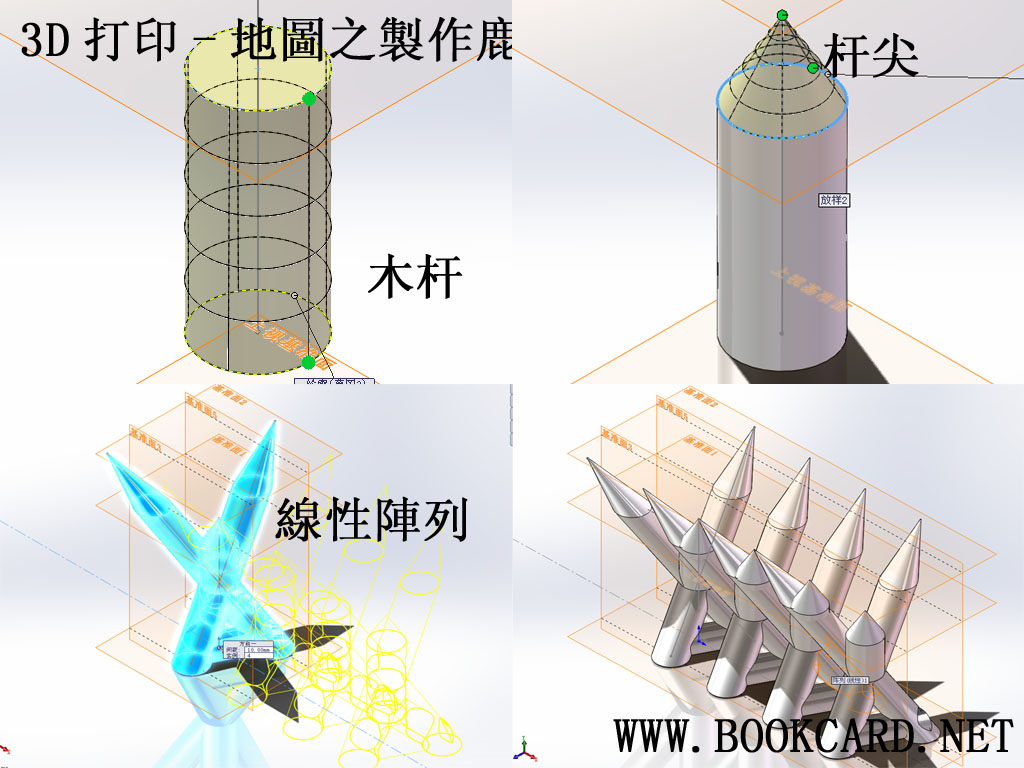

8. 使用”放樣”工具,輪廓選擇兩個圓,分別生成木杆和杆尖.
9. 令外的兩支木杆重複4至8部生成
10. 使用線性陣列,間距填10MM,實例數填4,要陳列的實體選擇三條木杆組成的鹿角.

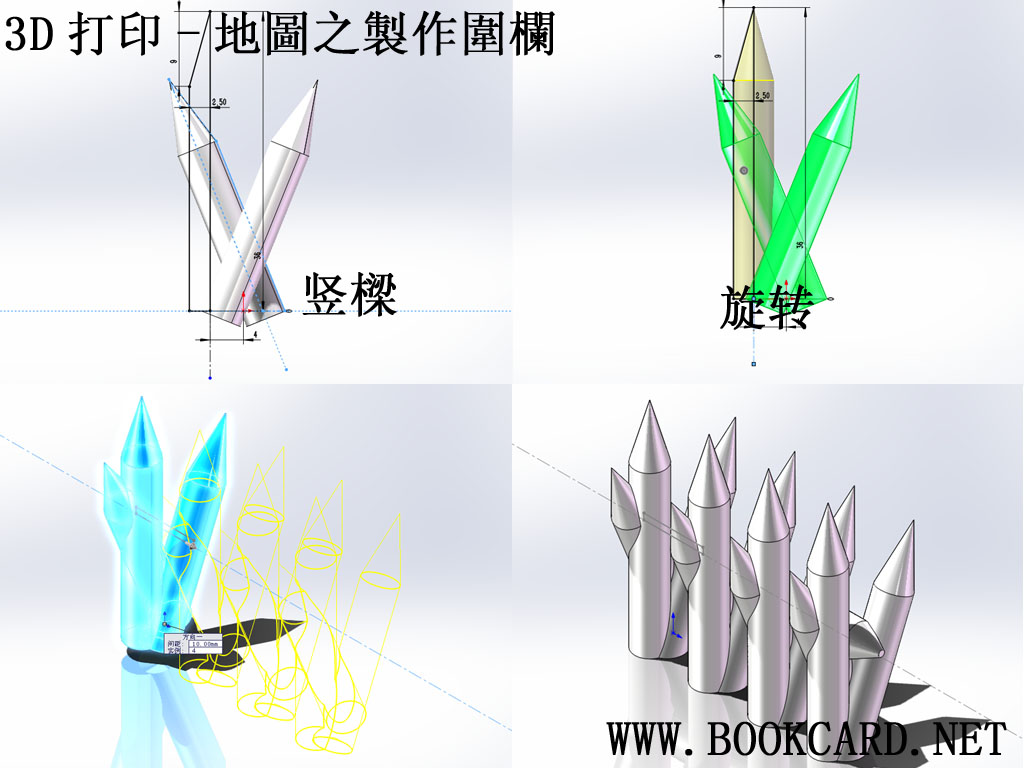

圍欄相當容易製作,就是三條尖尖樹軋起為一組,兩條交叉一條豎樑,四組外加一條橫樑組成圍欄,只佔用四個元素寬10長40.放置於城堡外圍作防守之用.打印出来效果几好,无打印底座.

1. 打開SOLIDWORKS新建零件模型
2. 插入/參考幾何體/基準面,命名為”左斜杆基準面”,參考面選擇”右視基準面”,偏移距離填5mm
3. 選擇”左斜杆基準面”作為草圖平面.進入草圖模式

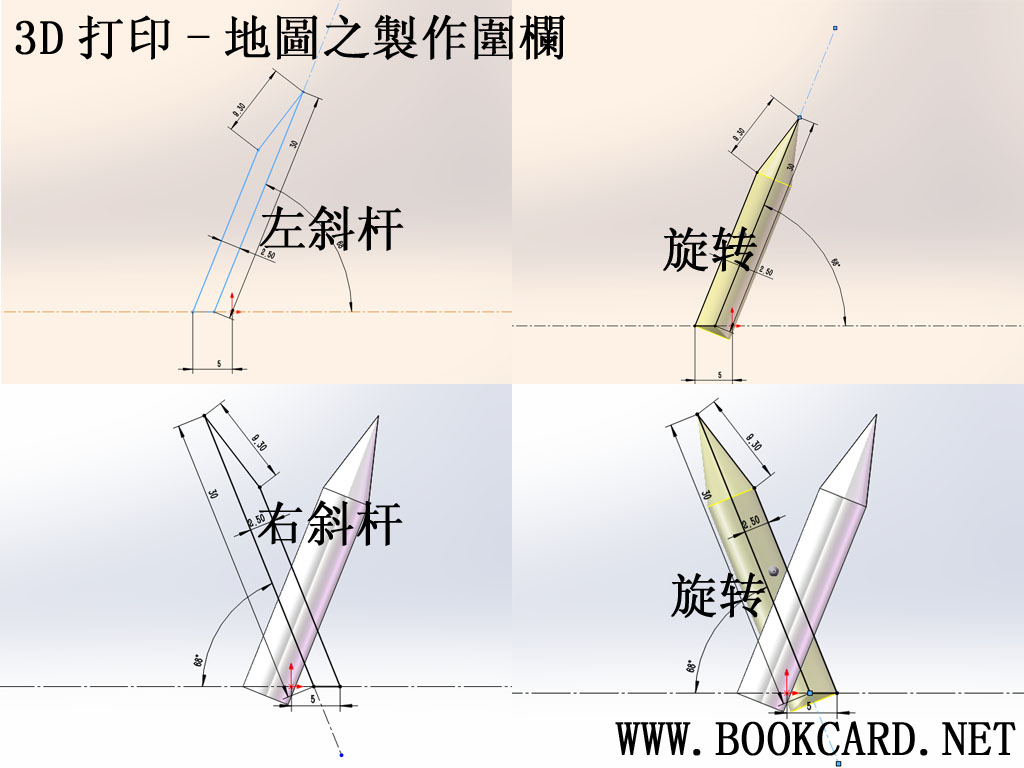

4. 繪畫一個長30MM,角度是68度,半徑5MM,尖嘴部分長9.3MM的樹尖草圖,如上圖
5. 使用旋轉工具生成左斜杆實體
6. 右斜杆的製作與左斜杆一樣,重複2-5步.
7. 選擇”右視基準面”作為草圖平面.進入草圖模式
8. 繪畫一支垂直的長36MM,半徑5MM,尖嘴部分長9MM的豎樑樹尖草圖,如上圖
9. 使用旋轉工具生成豎樑實體

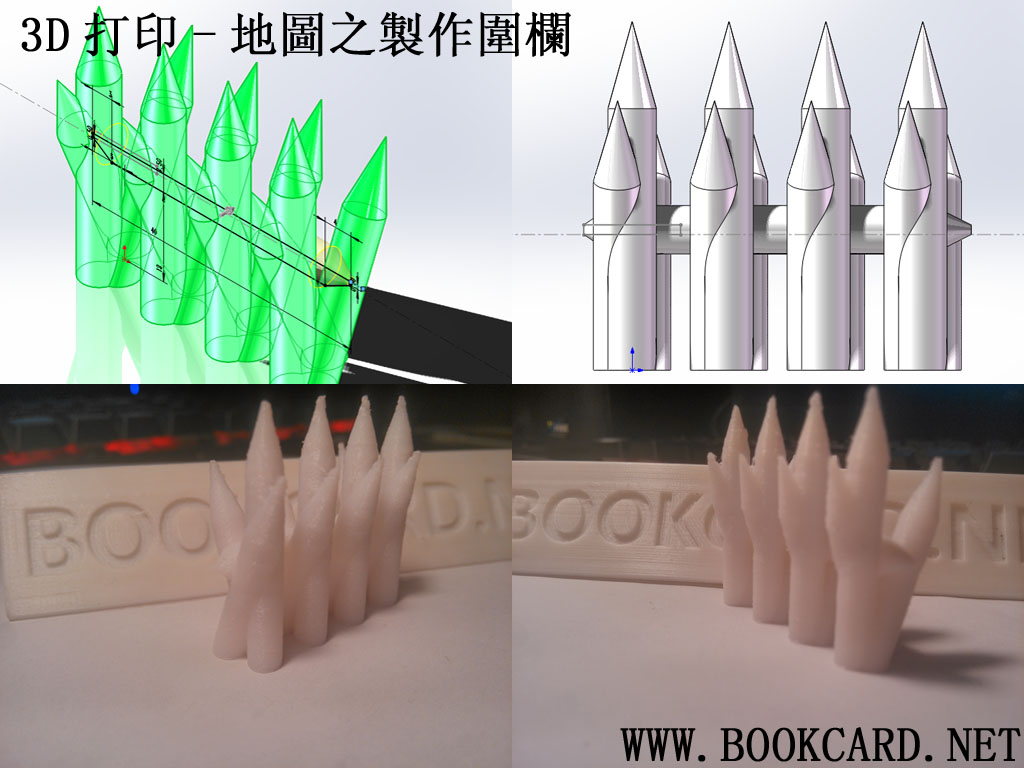

10. 使用線性陣列,間距填10MM,實例數填4,要陳列的實體選擇左右斜杆與豎樑
11. 選擇”左斜杆基準面”作為草圖平面.進入草圖模式
12. 繪畫一條水平的長40MM,半徑5MM,尖嘴部分長3MM的橫樑草圖,如上圖
13. 使用旋轉工具生成橫樑實體

堡壘用於城鎮外圍守衛,所以尺寸無需太大,本想設計一個10MM*10MM的版本,但尺寸實在太小打印出來效果太差了,所以長寬改為40MM*40MM,高度設為50MM內部有摟梯,4面城牆有4個拱形門口和4個拱形窗口,城牆要凸出牆磚,樓頂有城垛設計.打印速度不能太快因為懸空的地方較大,打引速度設在30至50為宜.至於衛兵以後在加入.

1.       打開SOLIDWORKS新建零件模型

2.       選擇上視基準面作為草圖平面.進入草圖模式

3.       繪畫一個長40MM*40MM 的正方形草圖,向上拉伸6MM形成實體作為堡壘底座

4.       選擇底座底部面作為草圖平面,繪畫直徑為2MM圓的鑼絲孔,圓中心的X軸與Y軸距離底座中心15MM

5.       使用線性草圖陣列生成16個鑼絲孔,X軸和Y軸間距填10MM,實例數填4.

6.       向上拉伸切除形成深度為5MM鑼絲孔實體

7.       選擇底座頂部面作為草圖平面,繪畫一個40MM*40MM正方體,另一個為36MM*36MM正方體,牆體厚度為2MM.

8.       然後向上拉伸50MM形成堡壘城牆

9.       插入/參考幾何體/基準面,參考面選擇底部頂的面,偏移距離40MM.

10.   選擇新建基準面作為草圖平面.進入草圖模式,繪畫40MM*40MM正方體,在右上角繪畫一個10MM*10MM出口

11.   下向拉伸1.2MM作為樓頂板

12.   選擇前視基準面作為草圖平面.進入草圖模式,

13.   在牆體的正中心繪畫長20MM*寬10MM長方體,作為城門

14.   在牆體的右上角繪畫長8MM*寬6MM長方體,作為窗口

15.   選擇長方體上面的兩個點,繪畫圓角半徑為4.9MM.

16.   使用切除選擇兩側對稱,深度是40MM,切出形成圓拱型的城門和窗口,另外兩牆的做法相同

17.   選擇牆體的面作為草圖平面.進入草圖模式繪畫牆磚.

18.   每塊牆磚為長20MM*寬10MM,上下錯模,要注意的是要閉環

19.   然後向內側拉伸0.5MM形成牆磚

20.   選擇前視基準面作為草圖平面.進入草圖模式,

21.   每面城牆有四個城垛,寬5MM*高5MM,

22.   使用切除選擇兩側對稱,深度是40MM,切出城垛,另外兩牆的做法相同



我另有高100MM的版本,分為兩層,但覺得有點太高.
