放樣是通過在輪廓之間生成特徵,放樣可以是基體,凸台,切除或曲面,也可以使用兩個或多個輪廓生成放樣,第一個和最後一個輪廓可以是點,也可兩個輪廓都是點.
- 選擇”前視基準面”作為參考點,通過”插入””參考幾何體””基準面”工具,距離填30,生成基準面
- 在”前視基準面”,使用”多邊形”工具,選則”作為構造線”,邊數填5,圓直徑填120,角度90度.
- 使用”直線”工具將5個點連接起來,生成一個星星
- 使用”裁剪實體”裁掉星星中的連線如上圖.
- 使用”倒角”工具進行倒角

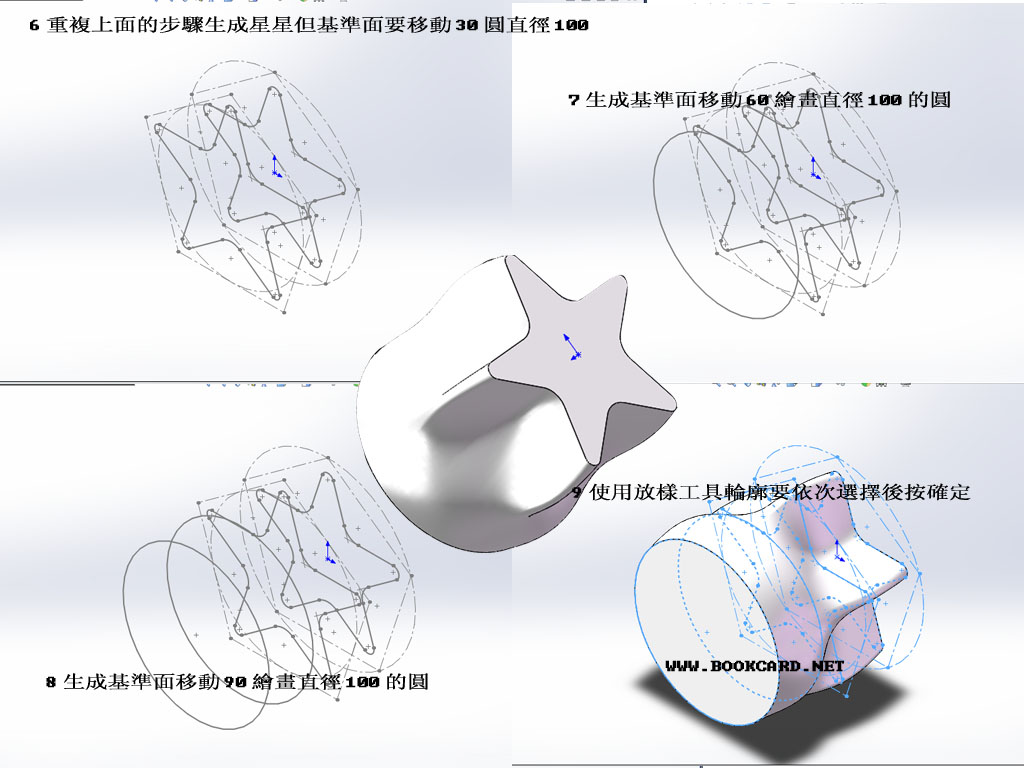

- 重複上面的步驟生成星星,但基準面要移動30,圓直徑100,如上圖
- 生成“基準面”移動60,繪畫直徑100的圓
- 生成“基準面”移動90,繪畫直徑100的圓
- 使用’放樣”工具, 輪廓要依次選擇後按確定
使用”弧線”繪畫星星這樣會更好看
