遊戲建模之碰撞反應

若3D模型發生碰撞後需要計算碰撞反應,不通物體運動有不同碰撞反應.但物體多數以直線運動.物體彈回角度和碰撞角度相等.

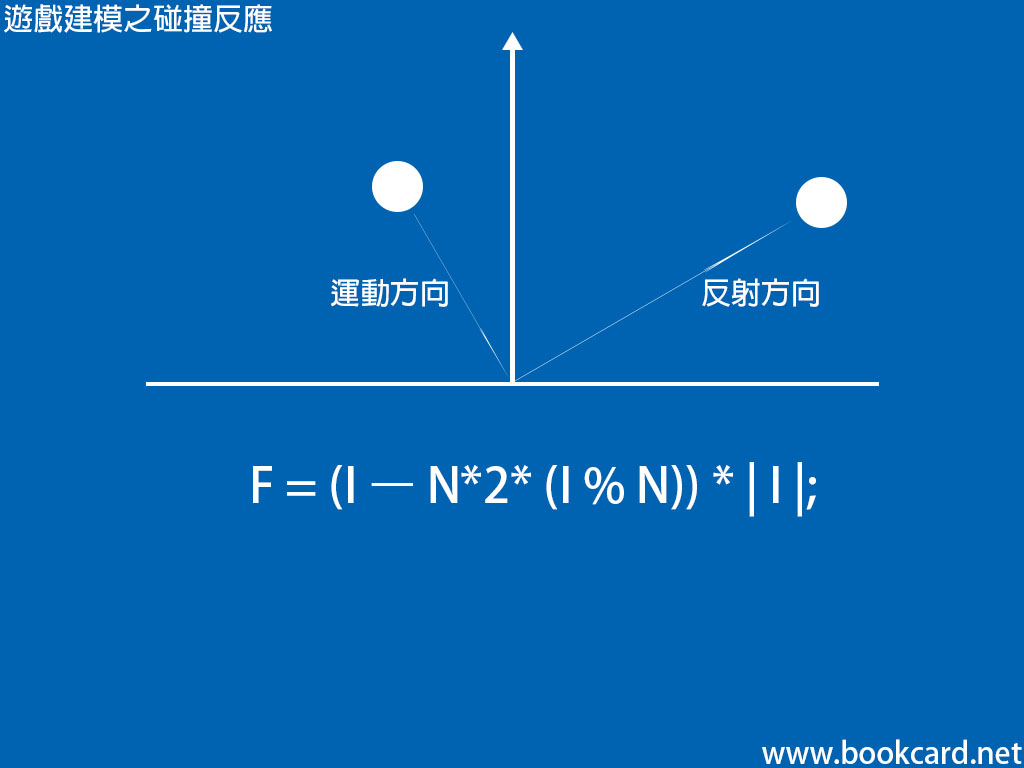

入射角度:桌球運動方向與邊沿平面法線向量之間夾角.

反射角度:垂直於運動方向矢量

例:當桌球撞向邊沿.它將按撞擊角度與之對等『入射角度』彈開

方程並沒有考慮球體旋轉作用力與磨擦力.最終得到計算反射方向方程式

給定運動方向矢量I與垂直法線N求碰撞反射方向F

F = (I – N2 (I % N)) * | I |;

計算反射方向代碼,dir為射線方向,normal為碰撞面法線

VECTOR3D Reflection_VECTOR3D(VECTOR3D_PTR dir,VECTOR3D_PTR normal){

VECTOR3D vec ;

Normalize_VECTOR3D(dir, &vec); // 單為化方向向量

*dir = (vec – *normal * 2.0f * (vec % *normal)) * Length_VECTOR3D(dir);

return *dir;

}
