SolidWorks的PhotoView360的3D模型高級渲染
在SolidWorks內置了PhotoView360軟見。它可用於製作產品的渲染效果圖,PhotoView360其實是動態連接庫(.DLL),並非度立執行檔(.EXE).

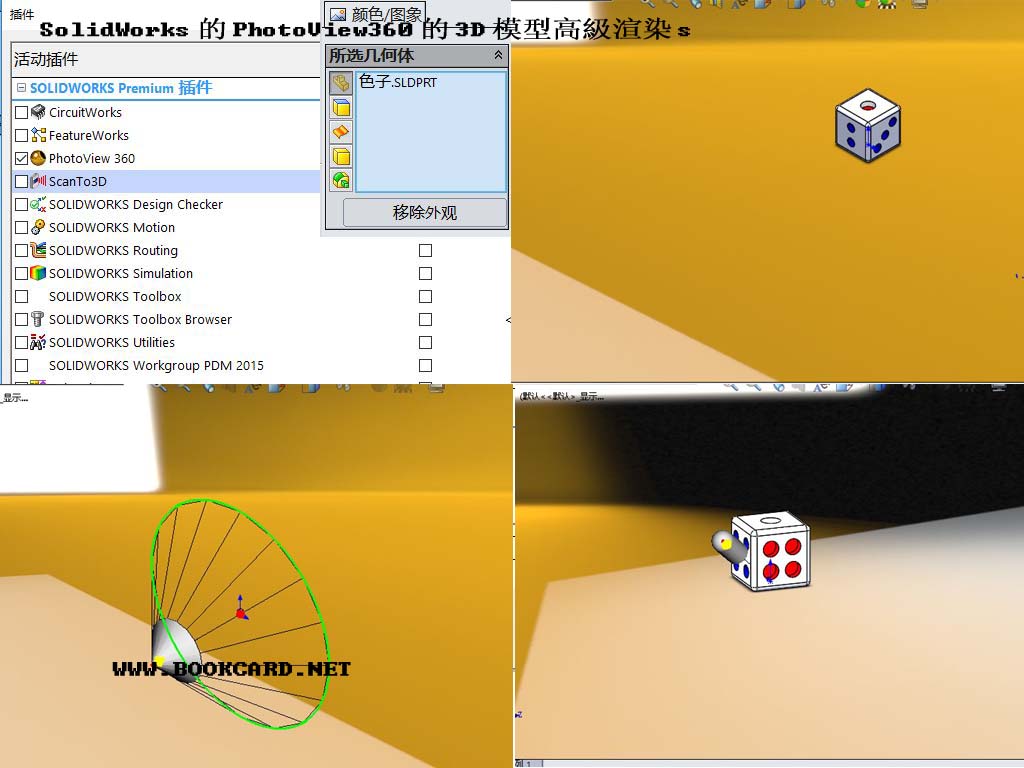

- 要啟動PhotoView360,需在”功能表”-”工具”-“插件”,彈出”插件”列表,勾選PhotoView360
- 編輯外觀.可以選擇”零件”,”面”,”曲面”,”實體”,”特徵”.自定義其顏色.
- 編輯佈景:用於生高光澤外觀反射環境,點擊編輯佈景按鈕可選定已有布鏡色.
- 光源:可以極大的提高渲染效果, PhotoView360的光源類型有”環境光源”,”線光源”,”點光源”,”聚光燈”
- 環境光源:從各方向均勻照射, PhotoView360本身就有環境光源”菜但”-“視圖”-“光源與相機”-“屬性”-“環境光源”中設置從0~1之間光源強度.
- 線光源:從單一方向發射的光源的平行光源,可以改變光源的經度與緯度和光的顏色.
- 點光源:向所有方向發射的光源,可以設定光源的顏色與做3D座標
- 聚光源:它看起就是一盞聚光燈,它的中心點最光亮,以錐形光束射出.可以設定光源的顏色與做3D座標
