下撥PCIE
冚新X99 ITX電腦底板,只有雜牌厰仲有出,冇說明書你話慳皮連將說明書pdf公布都冇. 『POWER LED』『POWER SW』『HDD LED』『RESET SW』接線標係上圖.
BIOS電池頂住『2U銅管散熱』要移位.冇門鎖報警『INT』.
『PCIE-M.2』(NVME/SATA)口係背面,散熱片厚過2MM都裝唔落,連同机機箱背板緊貼散熱.
X99芯片擇SATA線,劣質SATA線-輕則導致HDD/SSD磁碟降速,重則導致M.2磁碟丢失.試過係BIOS可識認M.2磁碟,却冇發引導.
唯壹好處係『C612』用拆機『XEON E5』同『DDR4 REG ECC』

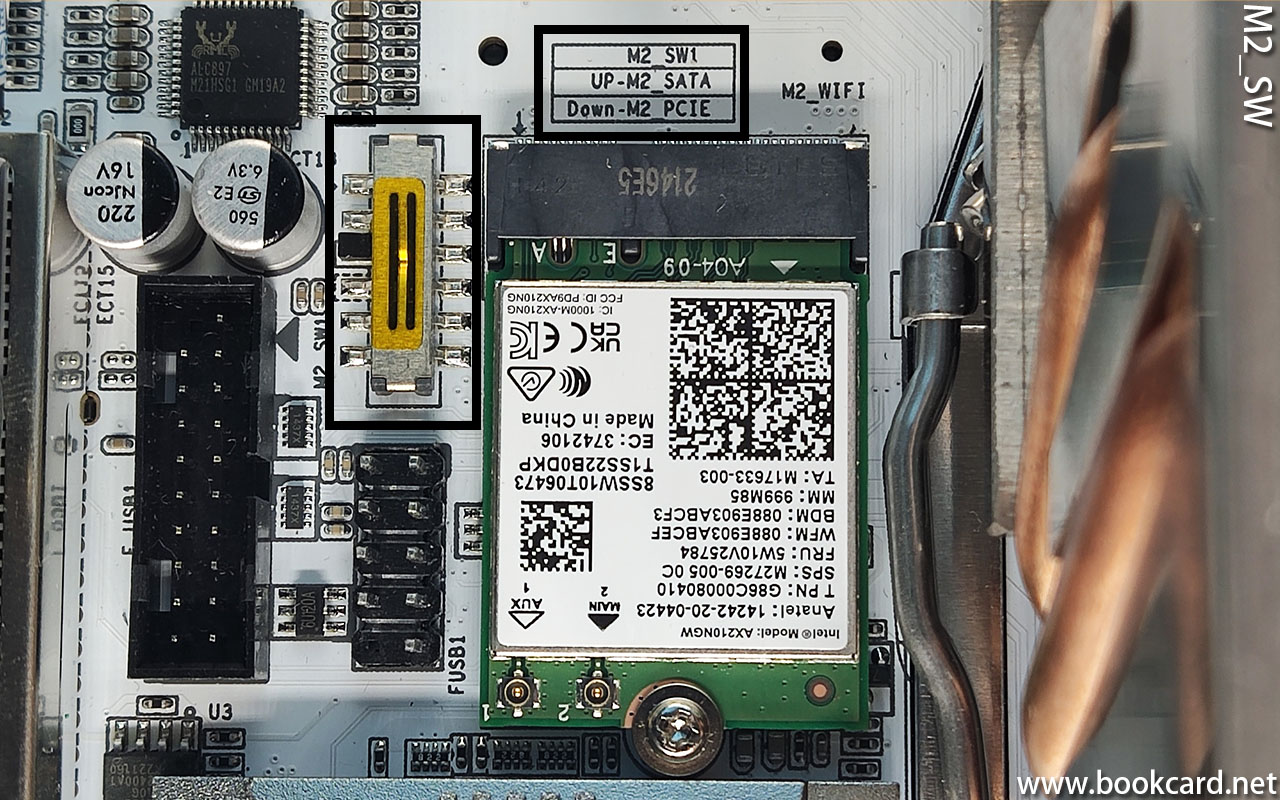

『NGFF-M.2』係隔离撥制,要下撥『M2_PCIE』, 否則冇識認SM961
| M2_SW | M.2 |
| UP-M2_SATA | 上撥SATA |
| DOWN-M2_PCIE | 下撥PCIE |
冇光碟自然冇主板驅動, 係官網下載Realtek-ALC897聲卡驅動冇聲.
| Intel晶片組裝置軟體 | SetupChipset.exe |
| Intel管理引擎 | intel_mei_1015_10_64_1017.exe |
| Intel網卡 | intel_wired_driver_win10_26_6_x64.exe |
| Realtek聲卡ALC897 | 8309_PG463_HDAudio_FF00 |
| POWER LED | 著機燈 |
| POWER SW | 著機制 |
| POWER FAIL | 火牛故障-冇 |
| HDD LED | HDD Activity LED磁盤燈 |
| RESET SW | 重啟制 |
| INT | 冇 |
| NIC LED | Network Interface Card罔絡燈-冇 |
| NIC LED | Network Interface Card罔絡燈-冇 |
| OH LED | 主板過熱-冇 |
| 參數 | |
| 型號 | X99E-ITX V2 |
| CPU SOCKET | SOCKET 2011-3 |
| RAM | DDR4*2 |
| 憶憶體頻率 | 2133/2400/2666MHz |
| 供電相數 | 8相DR MOS數字供電 |
| 罔卡 | INTEL 2.5G*2 |
| 供電插口 | 24pin*1 / 8pin*1 |
| 風扇插口 | 4pin*2 |
| 聲卡 | ALC897-7.1聲道 |
| PS/2 | KEYBOARD/MOUSE |
| PCIE-M.2 | NVME/SATA |
| NGFF-M.2 | PCIE/SATA |
