電腦網線即『雙絞線』,由四對互相纏繞銅綫組成,每對兩條一共八條銅綫. 『雙絞線』因而得名.當今『雙絞線』均帶有『屏蔽』即『遮蔽式雙絞線』Shielded Twisted Pair(STP).其八條銅綫被鋁薄膜遮蔽. 鋁薄膜遮蔽外面絕緣膠皮. 鋁薄膜遮蔽兩頭接地將電磁幹擾信號變變成電流信號.
條舊網線係『五類』CAT5二十年前兼水瞐頭山寨厰經常斷線.而『七類』CAT7網線價格適中,網速可達1250m/s. 網線八條銅綫有各自顔色,分別『白橙』『橙』『白綠』『綠』『白藍』『藍』『白棕』『棕』八種顔色組成.

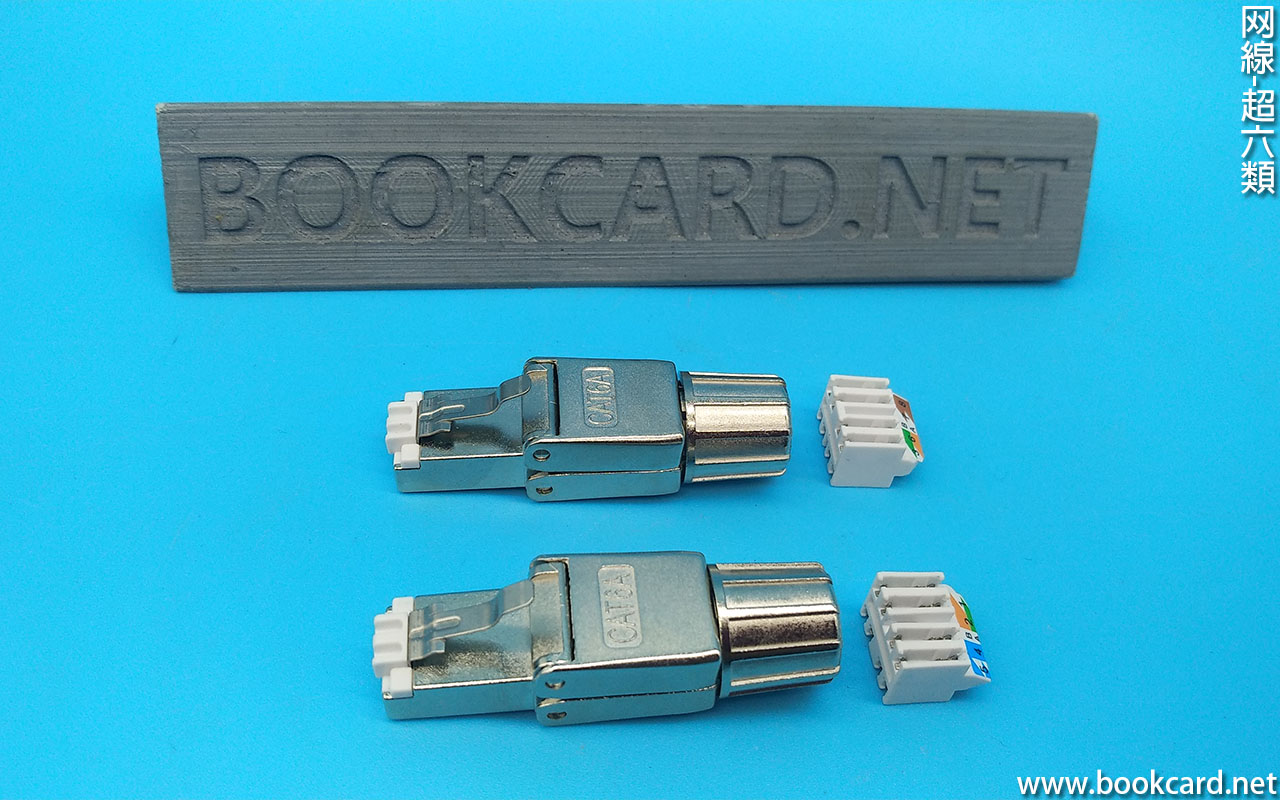

『RJ-45水晶頭』係山寨厰嚴重影響網絡穩定.決定買『超六類屏蔽免鉗水晶頭』但價格貴.免網鉗重複使用,鍍金觸點鋅合金外殼其『金屬彈片』希望唔會斷.

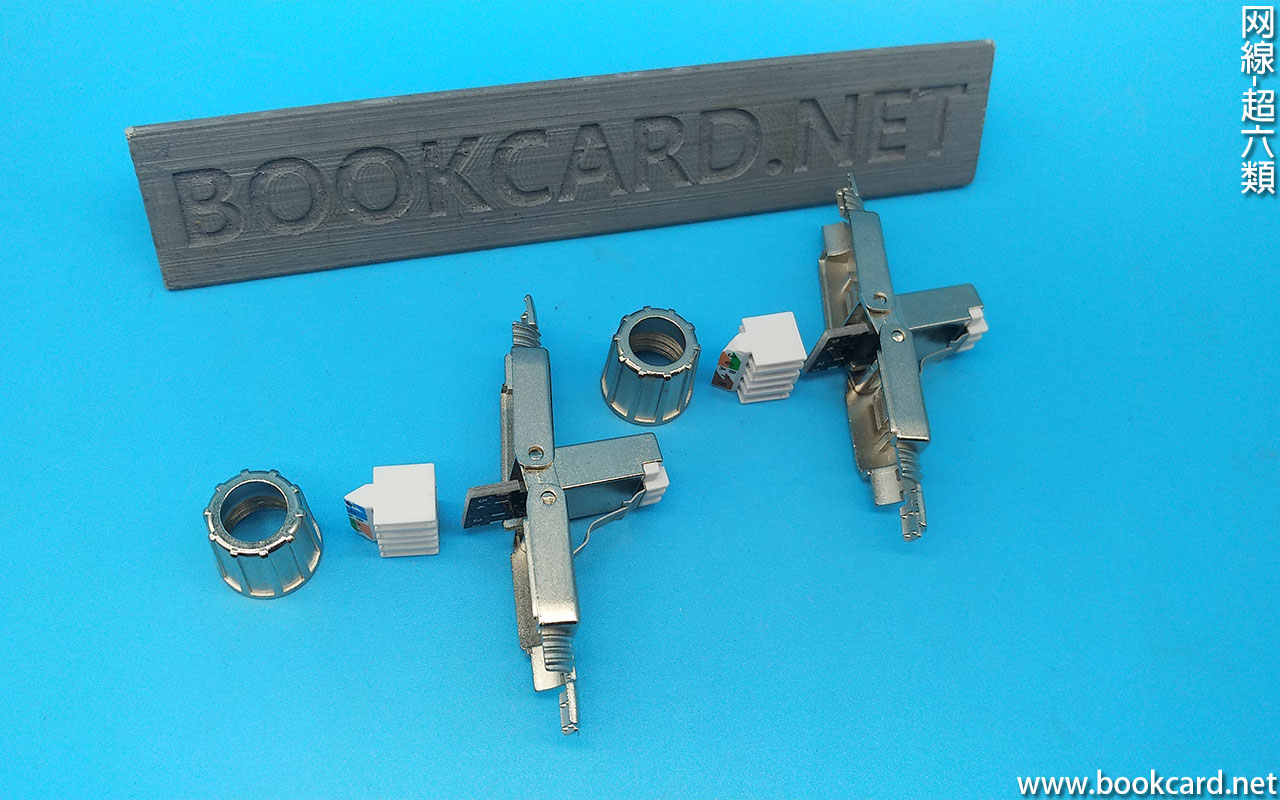

『超六類屏蔽免鉗水晶頭』568B製作步驟.
- 護套穿過網線
- 網鉗剝線刀剝網線膠皮
- 按568B線序排線,插入排線座
- 剪多餘線芯

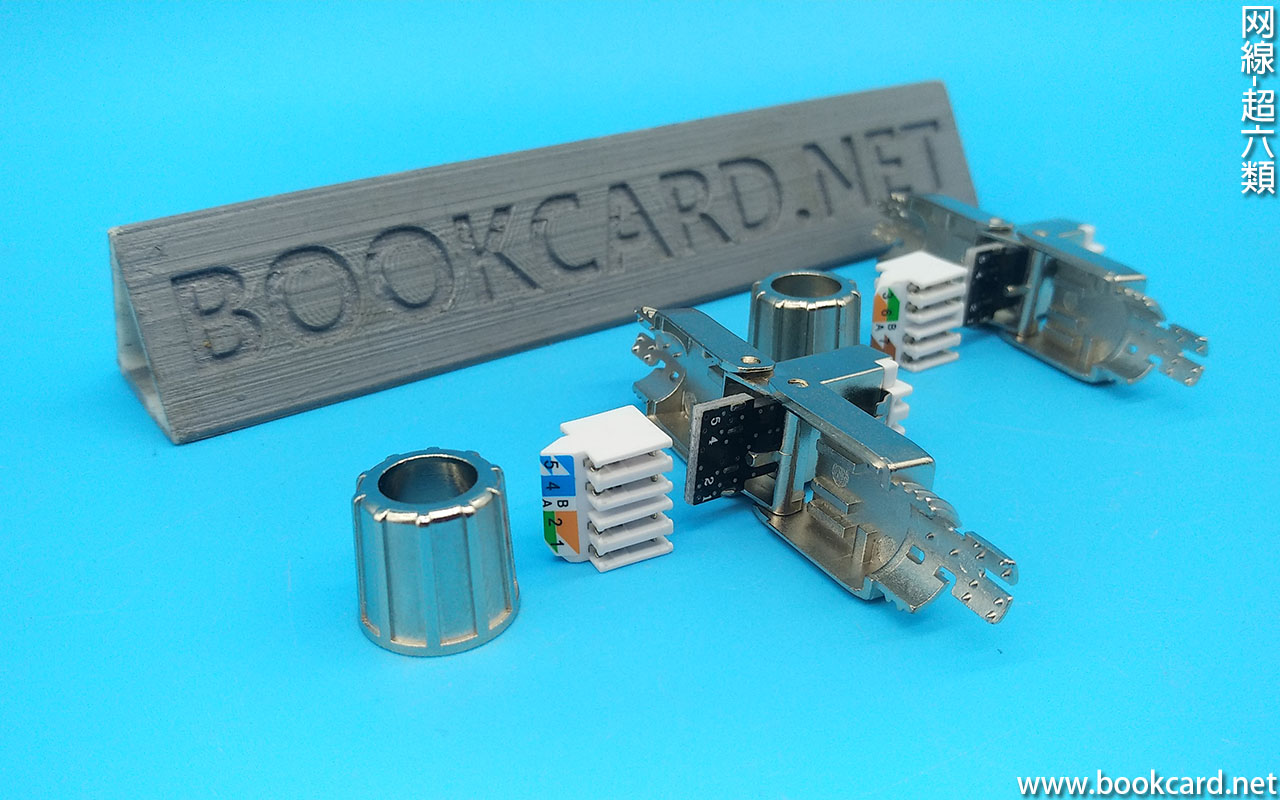

- 將排線座裝入鋅合金外殼
- 擰緊護套
超六類網線CAT6A | 六類網線CAT6 | 七類網線CAT7 | |
線芯 | 0.58mm | 0.56mm | 0.58mm |
最高速率 | 10000Mbps | 1000Mbp | 10Gbps |
帶寬 | 500MHZ | 250MHZ | 600MHz |
網線直徑 | 7.8mm | 6.2mm | 7.8mm |
類別Category | 適用領域 |
CAT1 | 語音(電話通訊) |
CAT2 | 4Mbps |
CAT3 | 10Mbps(區域網) |
CAT4 | 20Mbps |
CAT5 | 100Mbps(快速乙太網) |
CAT6 | 1000Mbp |
CAT6A | 10000Mbps |
CAT7 | 10Gbps |
CAT8 | 40Gbps |
腳位 | 功能 | 簡稱 |
1 | 傳輸資料正極
(Transmit Data+) |
TX+ |
2 | 傳輸資料負極
(Transmit Data-) |
TX- |
3 | 接收資料正極
(Receive Data+) |
RX- |
4 | 未用 | |
5 | 未用 | |
6 | 接收資料負極
(Receive Data-) |
RX- |
7 | 未用 | |
8 | 未用 |
腳位 | EIA/TIA 568B | EIA/TIA 586A |
1 | 白橙 | 白綠 |
2 | 橙 | 綠 |
3 | 白綠 | 白橙 |
4 | 藍 | 藍 |
5 | 白藍 | 白藍 |
6 | 綠 | 橙 |
7 | 白棕 | 白棕 |
8 | 棕 | 棕 |
遮蔽式雙絞線 | Shielded Twisted Pair(STP). |
無遮蔽式雙絞線 | Unshielded Twisted Pair(UTP). |
