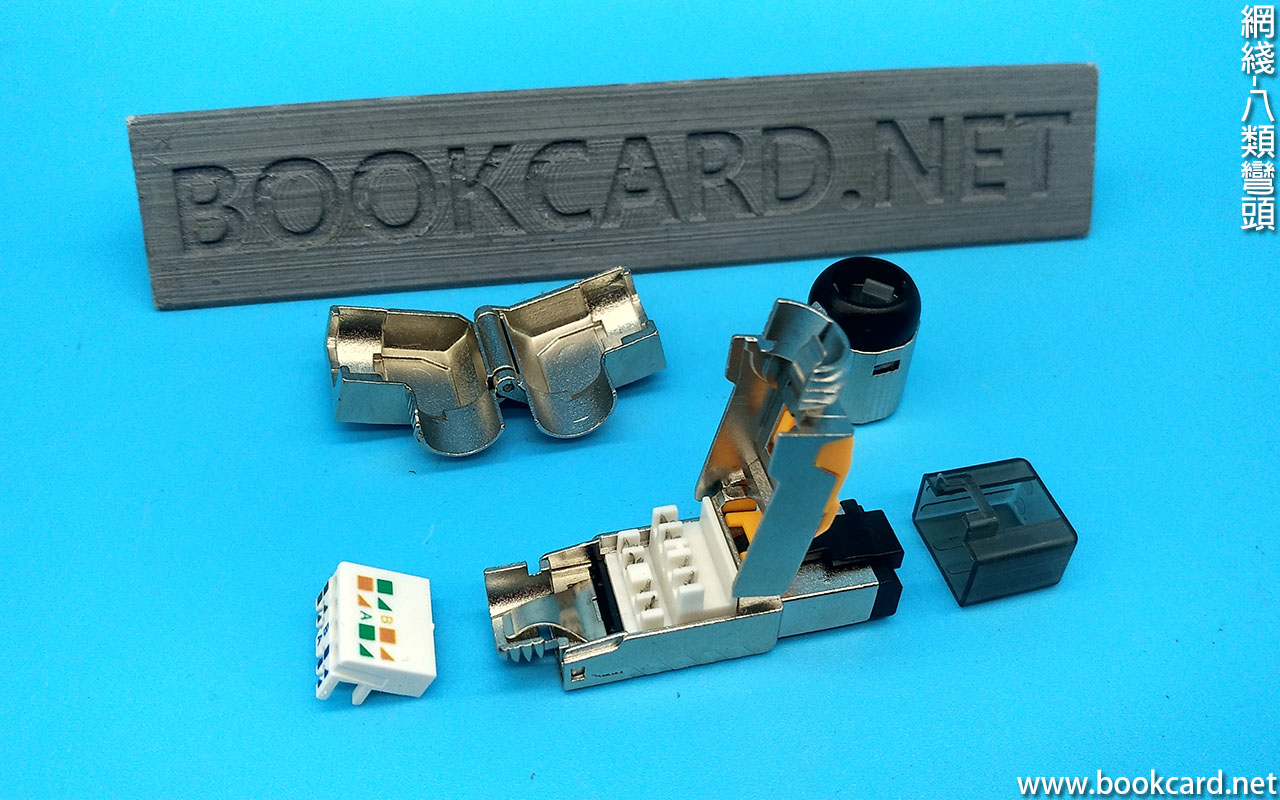

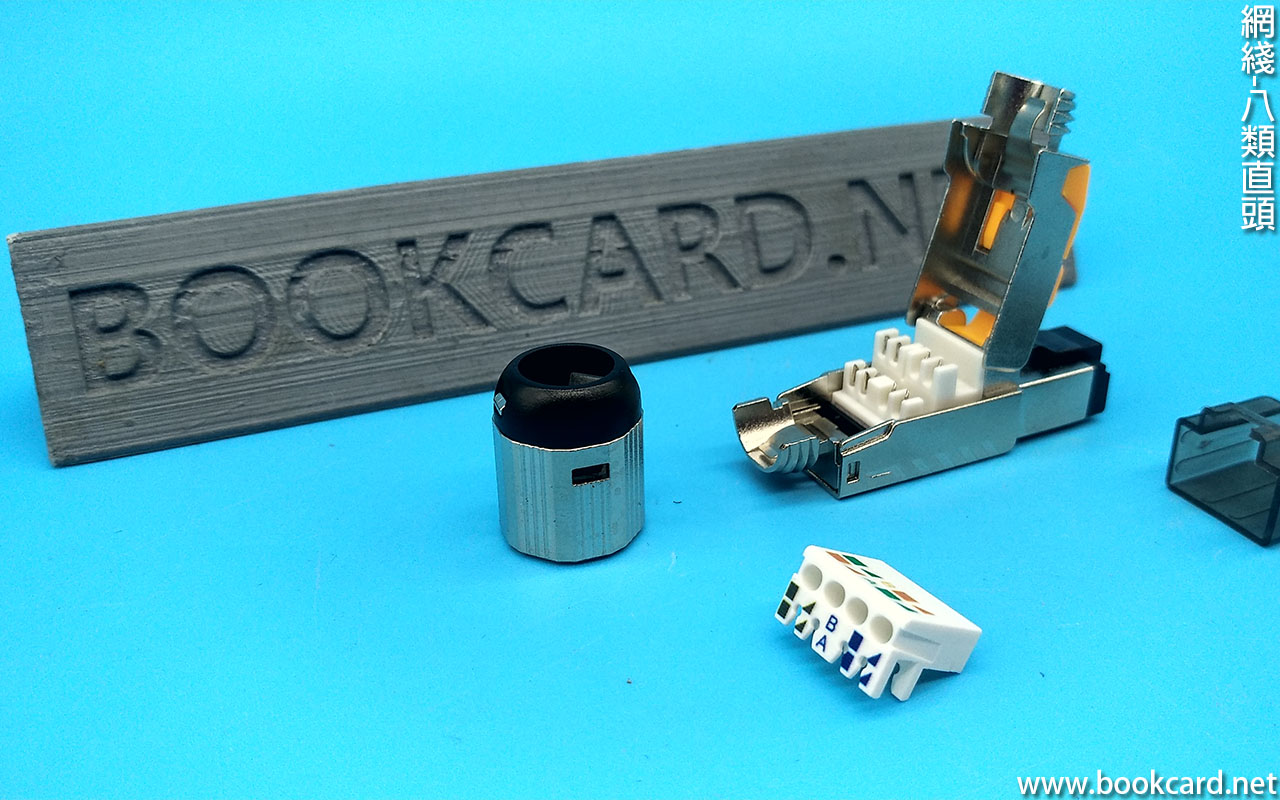

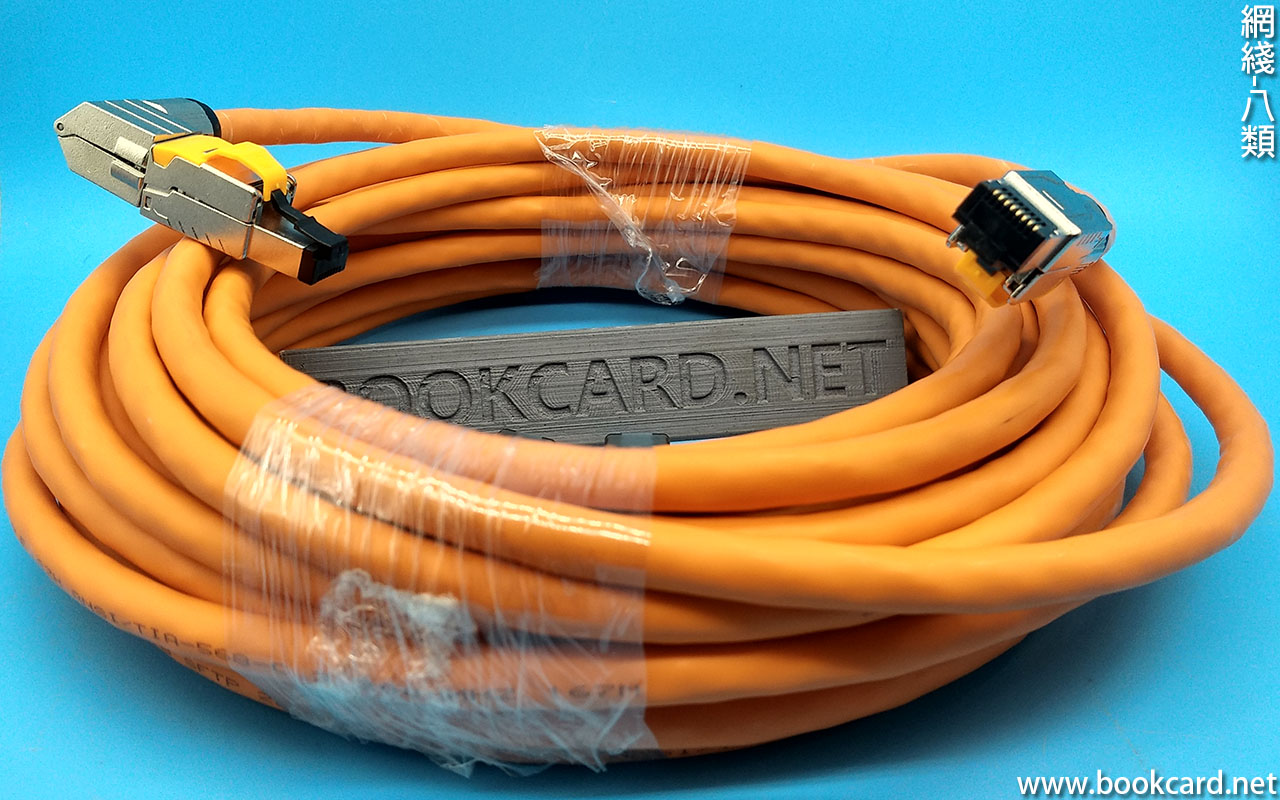

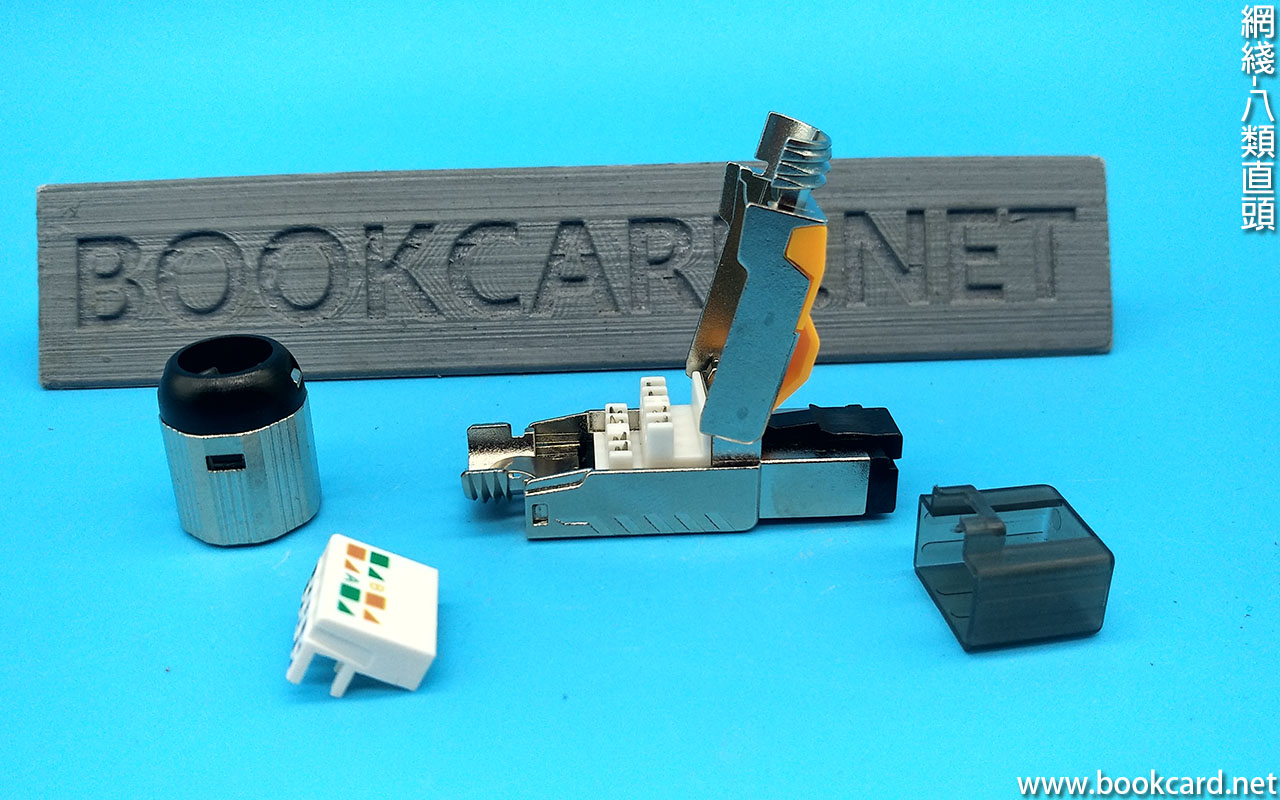

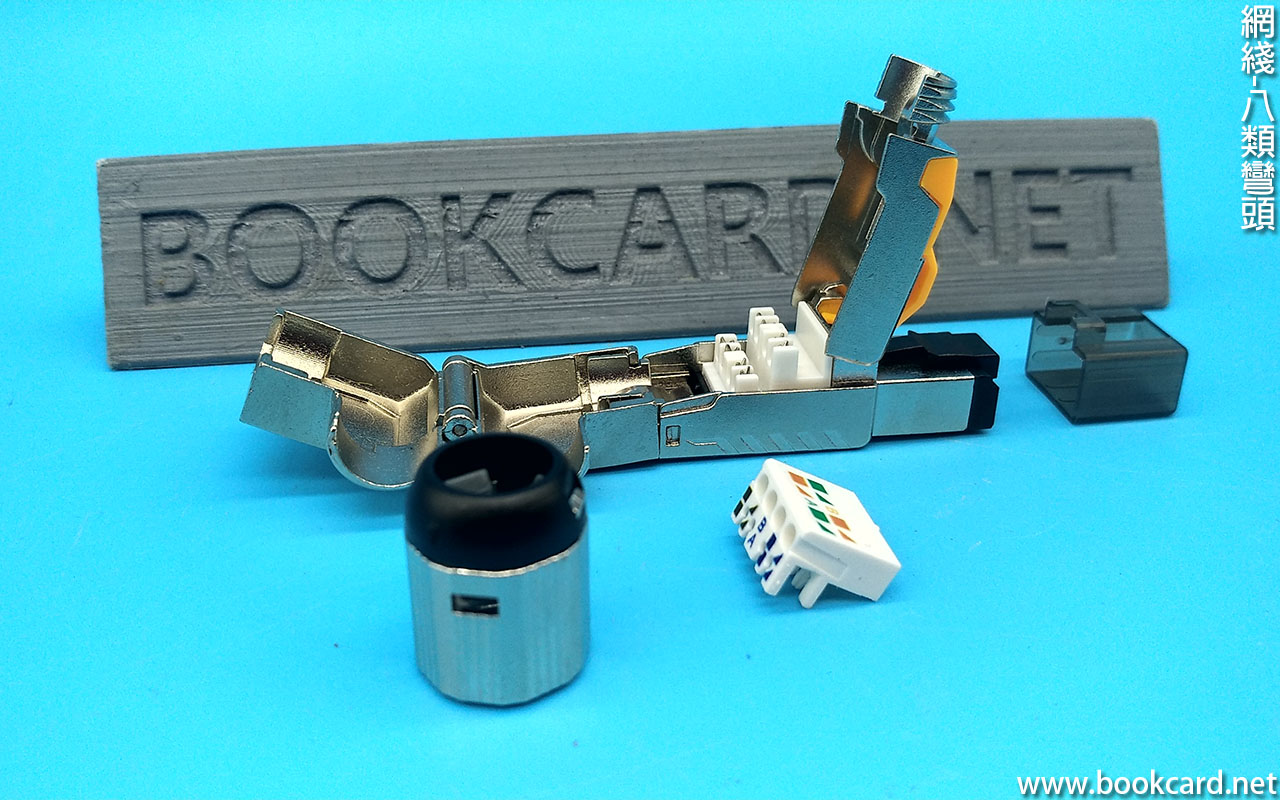

接咗條『超六類網綫』網絡斷綫暫告一段, 睇到網絡有『八類網線』.但價格係『超六類網綫』三倍, 多手買咗條十米長.每組線均有鋁薄膜遮蔽. 理倫速度達5GB/S. 而『八類屏蔽免鉗水晶頭』但價格仲貴.免鉗重複使用,鍍金觸點鋅合金外殼.其『彈片』非金屬易斷.分彎頭同直頭兩款.
『八類屏蔽免鉗水晶頭』568B製作步驟.
- 水晶頭護套穿入網綫
- 網鉗剝綫刀剝網綫膠皮
- 按568B線序排線,插入排線座
- 『剪線鉗』剪長出部分線芯.
- 『銅箔』黐膠皮露銅芯位.
- 將排線座裝入鋅合金殼
- 合蓋壓緊擰緊螺絲護套
| 七類網綫CAT7 | 類網綫CAT8 | |
| 綫芯 | 0.58mm | 0.64mm |
| 最高速率 | 10Gbps | 40Gbps |
| 帶寬 | 600MHz | 2000MHZ |
| 網綫直徑 | 7.8mm | 8mm |
| 類別Category | 適用領域 |
| CAT1 | 語音(電話通訊) |
| CAT2 | 4Mbps |
| CAT3 | 10Mbps(區域網) |
| CAT4 | 20Mbps |
| CAT5 | 100Mbps(快速乙太網) |
| CAT6 | 1000Mbp |
| CAT6A | 10000Mbps |
| CAT7 | 10Gbps |
| CAT8 | 40Gbps |
| 腳位 | 功能 | 簡稱 |
| 1 | 傳輸資料正極
(Transmit Data+) |
TX+ |
| 2 | 傳輸資料負極
(Transmit Data-) |
TX- |
| 3 | 接收資料正極
(Receive Data+) |
RX- |
| 4 | 未用 | |
| 5 | 未用 | |
| 6 | 接收資料負極
(Receive Data-) |
RX- |
| 7 | 未用 | |
| 8 | 未用 |
| 腳位 | EIA/TIA 568B | EIA/TIA 586A |
| 1 | 白橙 | 白綠 |
| 2 | 橙 | 綠 |
| 3 | 白綠 | 白橙 |
| 4 | 藍 | 藍 |
| 5 | 白藍 | 白藍 |
| 6 | 綠 | 橙 |
| 7 | 白棕 | 白棕 |
| 8 | 棕 | 棕 |
