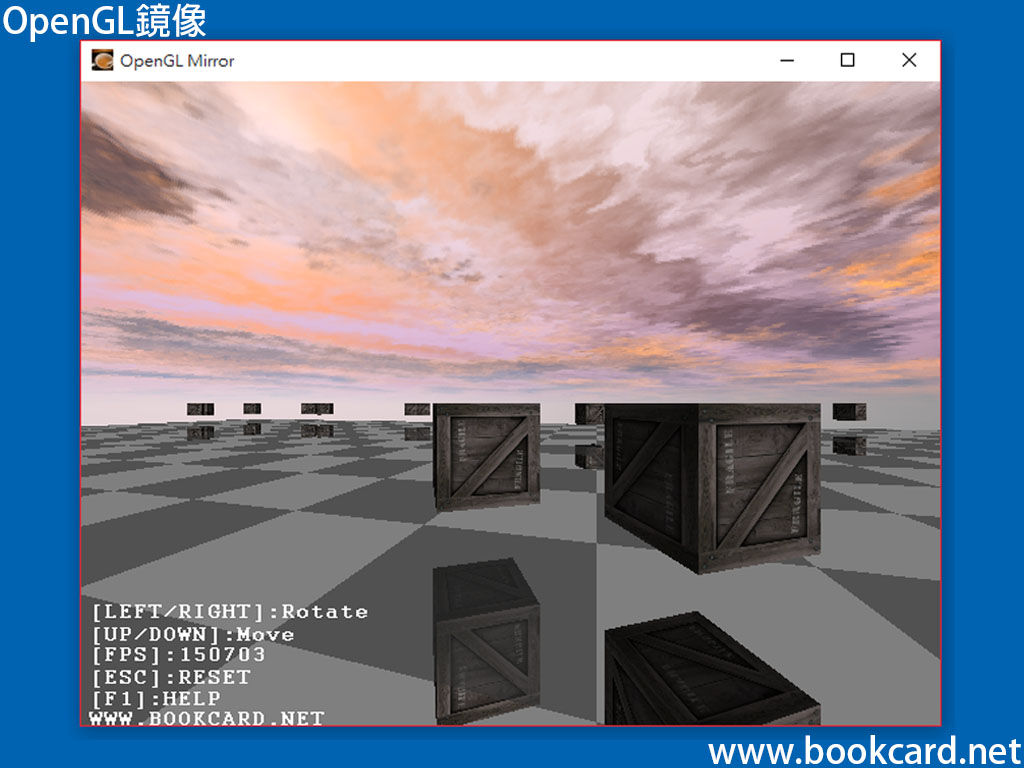

OpenGL之鏡像

『鏡像』並非是真實世界中由光粒子所產生.而式通過模擬『鏡像』技術.工作原理如下:

1. 禁用顏色和深度緩存
2. 啟用『模板緩存』後繪畫地板,對『模板緩存』進行寫操作
3. 然後反轉『平面軸』渲染3D多邊形物體『鏡像』.
4. 在3D空間中渲染平面
5. 在平面的正面渲染3D多邊形物體

『鏡像』演示程式下載:

『鏡像』示例代碼:

// 禁用對所有的然色分量的修改

glColorMask(GL_FALSE, GL_FALSE, GL_FALSE, GL_FALSE);

// 禁用深度測試

glEnable(GL_DEPTH_TEST);

// 深度緩存設為只讀

glDepthMask(GL_FALSE);

// 啟用模板測試

glEnable(GL_STENCIL_TEST);

// 設置模板比較程序

glStencilFunc(GL_ALWAYS, 1, 0xFFFFFFFF);

// 設置模板ref操作,

glStencilOp(GL_REPLACE, GL_REPLACE, GL_REPLACE);//

// 繪畫地板,將模板環存中相應的地板像素設為1

Draw_Floor();

// 啟用所有顏色分量的修改

glColorMask(GL_TRUE, GL_TRUE, GL_TRUE, GL_TRUE);

//  啟用深度測試

glEnable(GL_DEPTH_TEST);

// 深度緩存設為可讀寫

glDepthMask(GL_TRUE);

// 設置模板比較程序,只能在模板緩存中值為1的相應去區域繪製

glStencilFunc(GL_EQUAL, 1, 0xFFFFFFFF);

// 設置模板操作

glStencilOp(GL_KEEP, GL_KEEP, GL_KEEP);// 保持當前值

// 繪製”鏡像”

glPushMatrix();

// 反轉

glScalef(1.0f, -1.0f, 1.0f);

//繪畫正方體

Draw_Cube();

//結束鏡像繪畫

glPopMatrix();

// 繪畫地板

Draw_Floor();

// 禁用模板測試

glDisable(GL_STENCIL_TEST);

//繪畫正方體

Draw_Cube();
