風水羅盤-八宮黃泉盤-3D建模

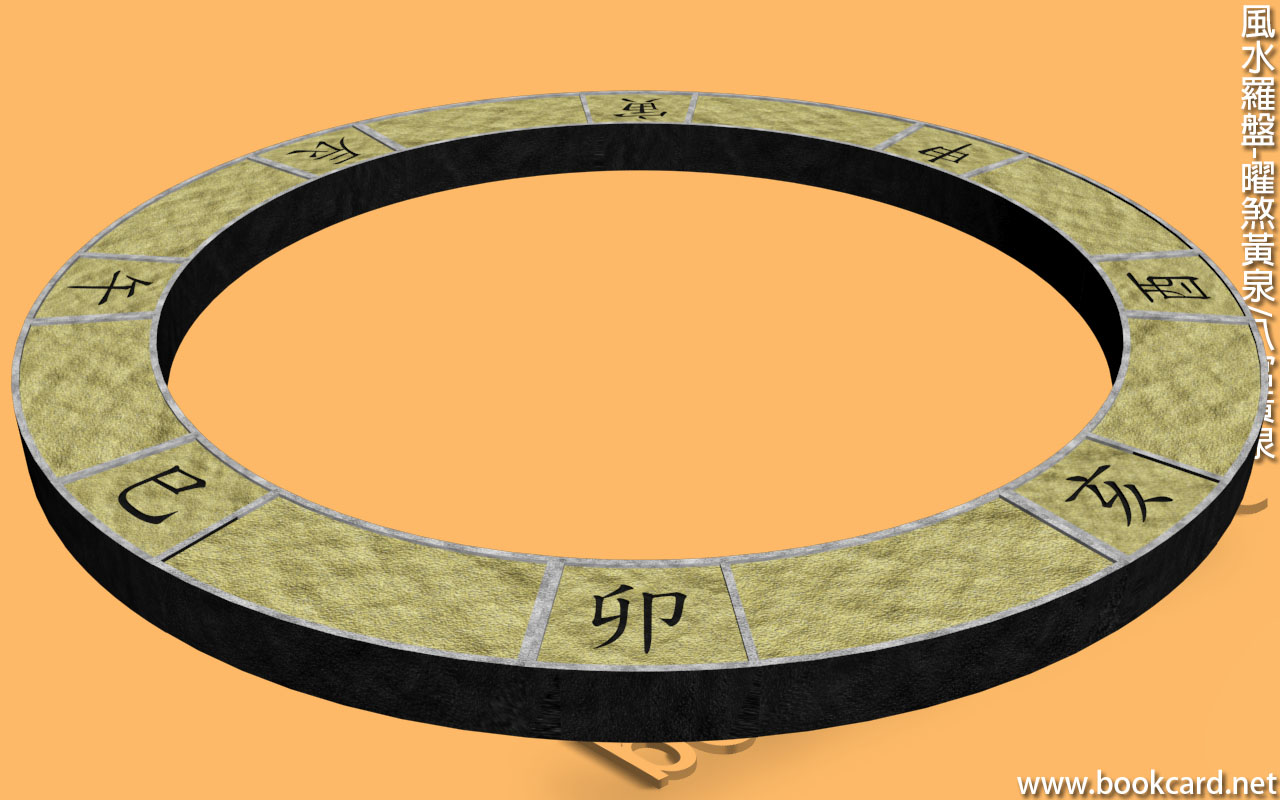

風水羅盤-曜煞黃泉/八宮黃泉 風水羅盤-曜煞黃泉/八宮黃泉

八宮黃泉盤
内徑 半徑74mm,直徑148
外徑 半徑94mm,直徑188
10mm
字體 標楷體
字體尺寸 SIZE 14mm
字體尺寸 SIZE-細 8mm
字體厚 1mm
綠色 RGB=(14,64,39)
金色 RGB=(255,230,122)
  1. 撳T鍵『頂』Top視覺
  2. 樣條綫『圓』Circle,内圓半徑74mm,外圓半徑
  3. 加入『編輯樣條綫EDIT Spline
  4. 撳『附加』導入内圓
  5. 撳數字鍵2『分段』模式
  6. 撳CTRL+A内圓弧形綫段.
  7. 撳『拆分』值填5.此時共廿四綫段
  8. 繞Z軸旋轉5度
  9. 撳住CTRL键選擇一節『內弧』與『外弧』.勾選『複製』撳『分離』一褂弧綫.
  10. 選擇啱啱『分離』一褂弧綫.
  11. 撳數字鍵1『頂點』模式
  12. 撳『鏈接』將弧綫用直綫封閉.
  13. 加入『擠出Extrude.
網格 勾選激活
數量 10mm
  1. 添加『編輯多邊形』Edit Poly
  2. 撳數字鍵4切換爲『多邊形』模式,選擇頂弧面.
  3. 撳『插入』撳『面輪廓』生成1mm圍邊.
  4. 加入『面擠出Face Extrude.向下壓出下凹平臺.
數量 -0.5mm
  1. 添『編輯網格』.轉為『網格』關鍵步
  2. 撳E鍵『旋轉』5度
  3. 用Text 生成『八宮黃泉』.
  4. 添『編輯樣條綫
  5. 撳數字鍵3『樣條綫』模式.用『修剪』工具『卦名』重叠筆畫打通.形成閉合樣條綫.
  6. 撳數字鍵1『頂點』模式.用『焊接』工具頂點焊死.
  7. 加入『擠出Extrude.
網格 勾選激活
數量 1mm
  1. 加入『布爾運算』ProBoolean生成『凹字』『八宮黃泉』
開此拾取 勾選『移動』
運算 差集
移除平面上的邊 勾選『不移除邊』
  1. 其它『八宮黃泉』用『複製』與『旋轉』15度生成.
  2. 加入『STL檢查STL Check 若錯需重做.



展開UV紋理坐標

  1. 加入『編輯網格
  2. 加入『UVW展開
  3. 撳『打開UV编辑器』激活『编辑UVW
模式 撳數字鍵3激活多邊形模式
多邊形 撳CTRL+A選『冚辦爛』多邊形
軸對齊 撳『Z軸』
紋理坐標 撳『快速展開貼圖』
  1. 撳『快速展開貼圖』
  2. 撳數字鍵3激活『多邊形』模式
  3. 撳『工具->斷開』Ctrl+B
  4. 撳『工具->松弛』
  5. 撳『编辑->移動模式』W
  6. 撳『编辑->移動模式』R
  7. 撳『编辑->旋轉模式』



導出MD2檔

Save Animation 禁用
Generate Normals 激活
  1. 撳Export導出MD2檔.
  2. 導出MD2檔時顯示『MD2 Export Error』『Object is not a mesh』,可嘗試加入『編輯網格』或刪『UVW展開』再次加『UVW展開
