3D建模-槍栓

這是斯普林菲爾德步槍之槍栓部份的3D建模.

1. 創建一個多邊形球體,創建/多邊形基本體/球體(Create/Polygon Primitive/Sphere)
2. 軸向細分數(Subdivisions Axis)填8
3. 端面細分數(subdivision Caps)填8
4. 半徑(radius)填18
5. 按F11選擇並刪除頂部的面(Face)
6. 選擇邊界邊工具(Select Border Edge Tool),選擇頂部的邊
7. 補洞(Fill Hole)工具進行頂部填補
8. 擠壓(Extrude)頂部的面(FACE)向上擠出
9. 菜單編輯網格/切割面工具(Edit Mesh/Cut Faces Tool),按住SHIFT鍵切割出一個45度的斜邊(Edge).
10. 刪除斜邊上的面(Face)
11. 選擇邊界邊工具(Select Border Edge Tool),選擇斜邊上的邊,進行補洞(Fill Hole)
12. 擠壓(Extrude)斜面(FACE)向上擠出
13. 按F8選擇多邊形對像
14. 按R繞X軸旋選(Rotate)-47.719度
15. 按R繞Z軸旋選(Rotate)-45度
16. 切換到透視圖(persp)
17. 按W切換到移動(Translate)模式
18. 按下插入(Insert)啟動活動中心軸
19. 按主V拖動中心軸到端面上側的頂點.
20. 再按插入(Insert)關閉活動中心軸
21. 按主V拖動中心軸把多邊形吸附到槍膛凹位.
22. 按下SHIFT鍵選兩個多邊形對像,使用多邊形/Combine(結合)工具,將兩個多邊形對像結合.
23. 編輯網格/合併頂點工具(Edit Mesh/Merge Vertices Tool),將頂點合併.
24. 按W移動(Translate)頂點修整形狀.

3D建模-晶格

讓模形逐漸變窄使用移動(Translate)和縮放(Scale)費時效過也不好,在Maya有一種稱為晶格(Lattice)的變形器,它可以令模形模形逐漸變窄而且是線性的.

1. 菜單模式從多邊形(Polygon)改為動畫(Animation)
2. 按F8選擇多邊形模形
3. 創建變形器/晶格/選項(Create Deformers/ Lattice /Options)
4. 設置分段(Divisions)和局部分段(Local Divisions) XYZ三軸都設為2,生成一個晶格盒子,用於塑造出三角形
5. 滑鼠右鍵單擊晶格(Lattice)後選擇晶格點(Lattice points)
6. 選擇前部的四個點,並且縮放(SCALE)藍色方塊Z軸,這將使多邊形模形前部逐漸變細.

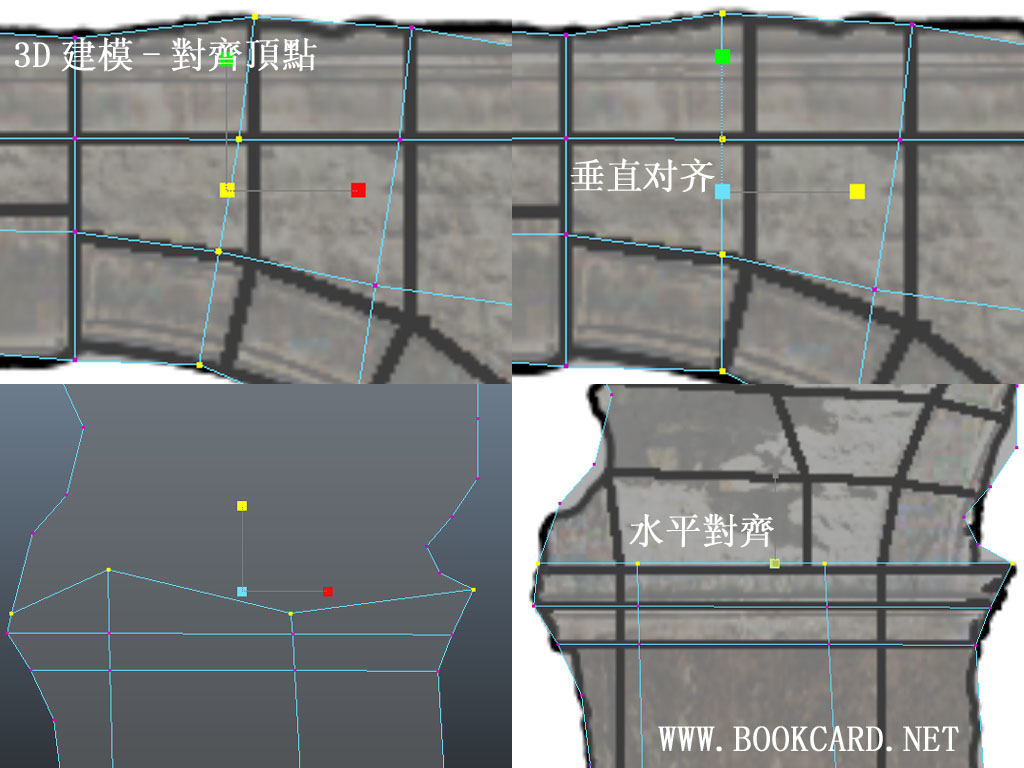

3D建模-對齊頂點

為確保頂點對齊水準或垂直,逐個頂點使用ALT鍵+方向鍵來移動,常常費時失事,下面介紹的Maya小竅門讓你快速對齊

1. 按下F9鍵,然後選擇要對齊的頂點(Vertices)
2. 按下R鍵,使用縮放(Scale)進行對齊操作,
3. 操縱器有中心方塊和XYZ三個軸的方塊
4. 垂直對齊則拖動水平方塊
5. 水平對齊則拖動垂直方塊
6. 拖動到中心方塊才放手
7. 按下R鍵,使用移動(Translate)頂點到恰當的位置

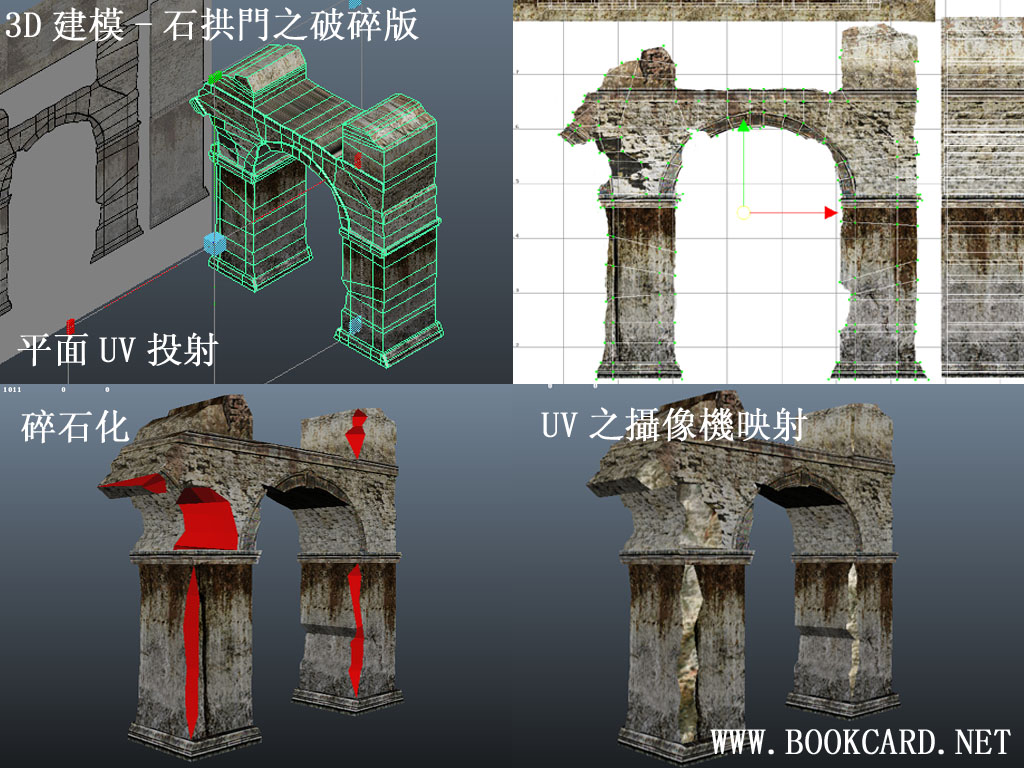

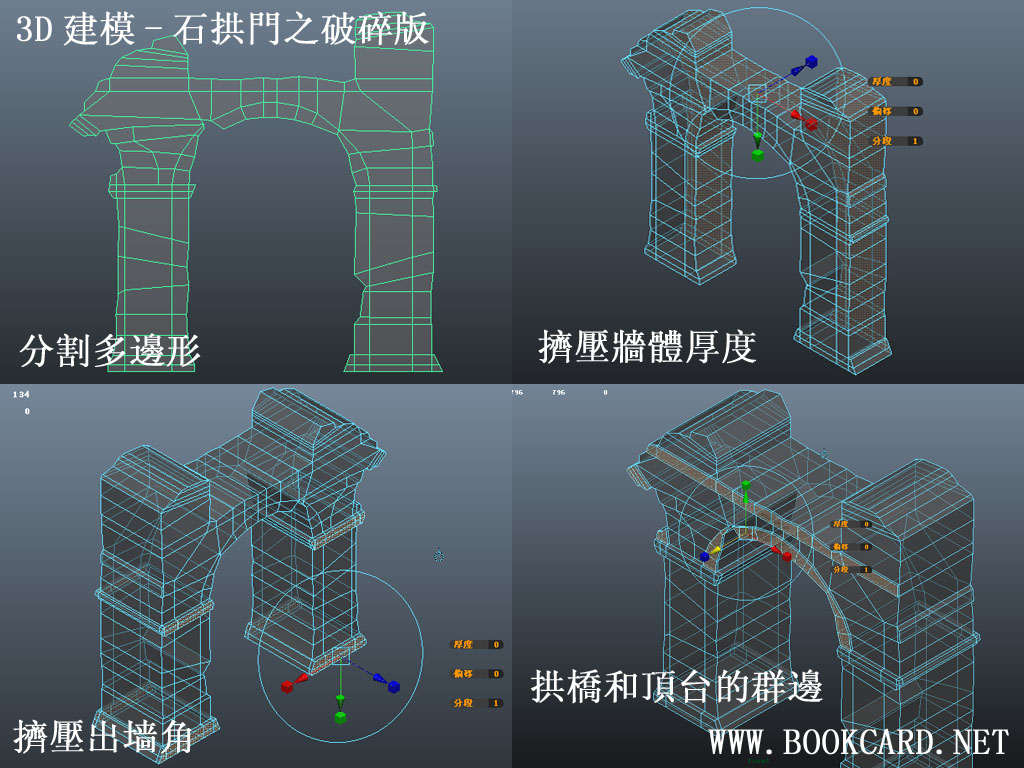

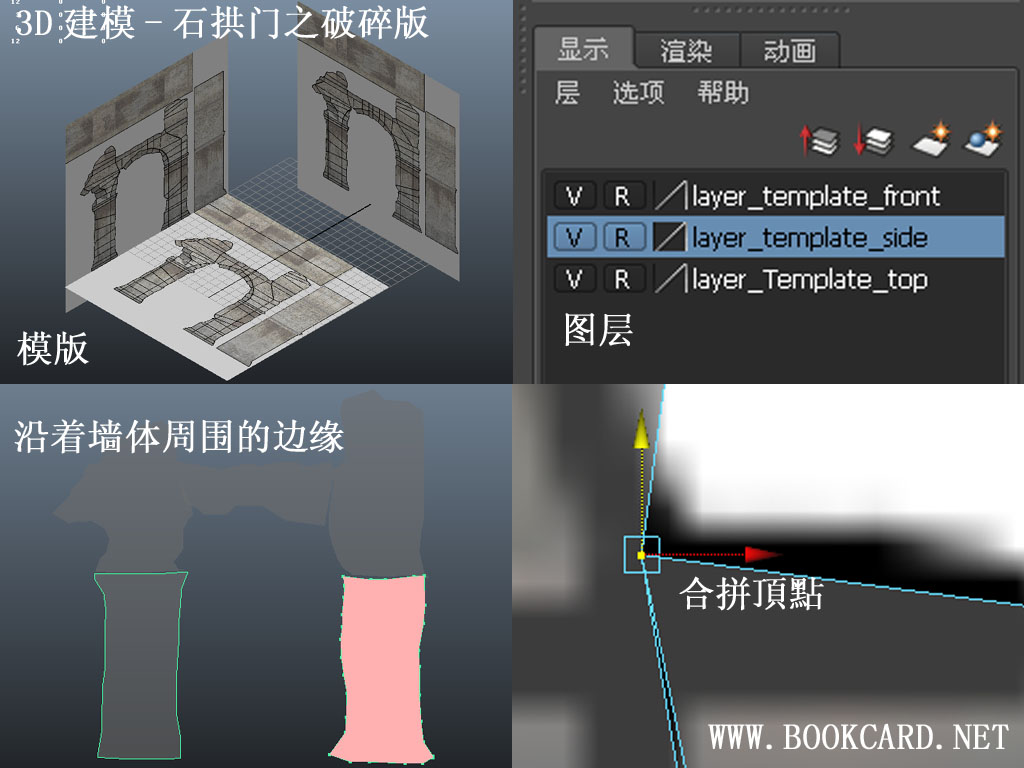

3D建模-石拱門之破碎版

下面的教程是圖像建模技術的基礎,熟練掌握這種技術需要多多練習.

1. 載入模版令多邊形在正中心
2. 開始建模先把牆體外形的各部分做出,然後合併為整座牆體
3. 切換到正交前視圖(front)
4. 網格/創建多邊形工具(Mesh/Create Polygon Tool)
5. 沿著牆體周圍的邊緣點擊放置連接點創建多邊形
6. 做出牆體外形的各部分,如果外形無完美也無需擔心,可以通過移動(Translate)頂點修正外形
7. CTRL鍵+SHIFT鍵+選擇所有的邊多邊形形狀
8. 把所有多邊形形狀結合(Combine)為一個物件
9. 編輯網格/合拼頂點工具\選項(Edit Mesh/Merge Vertices Tool Options)
10. 更改閥值(Threshold)設置為10
11. 合拼接近頂點令面與面之間結合
12. 檢查各個面(FACE)的法線(Normal)方向是否一致
13. 分割多邊形(Split Polygon Tool),更改磁體容差(Snapping Tolerance)設置為5
14. 連接邊緣,分裂頂點,儘量與範本圖形一致.
15. 確保頂點對齊(水平或垂直)
16. 刪除多餘的頂點
17. 分割加工時儘量做到每個網格都是四邊形
18. 按F8選擇多邊形,編輯網格/擠壓(Edit Mesh/Extrude)出牆體厚度
19. 視窗\UV紋理編輯器(Window\UV Texture Editor)對齊UV
20. 平面UV投射
21. 碎石化
22. UV紋理編輯器之快速選擇面並剪切
23. UV之攝像機映射

3D建模-UV之攝像機映射

如果要實施特殊的角度進行UV貼圖,攝像機投射將是你最好的選擇,因為你它的貼圖失真最小,只要攝像機角度合理你不會發現任何拉伸現象

1. 選擇要UV貼圖的面(Face),
2. 按下F鍵攝像機自動進行對焦
3. 按下Alt鍵移動滑鼠尋找一個能看到所有面的角度.
4. 創建UV/基於攝像機創建UV(Create UV/Create UV Based on Camera)
5. 新建著色器(Lambert)並載入紋理
6. 滑鼠右鍵點選面(Face)指定現有材質

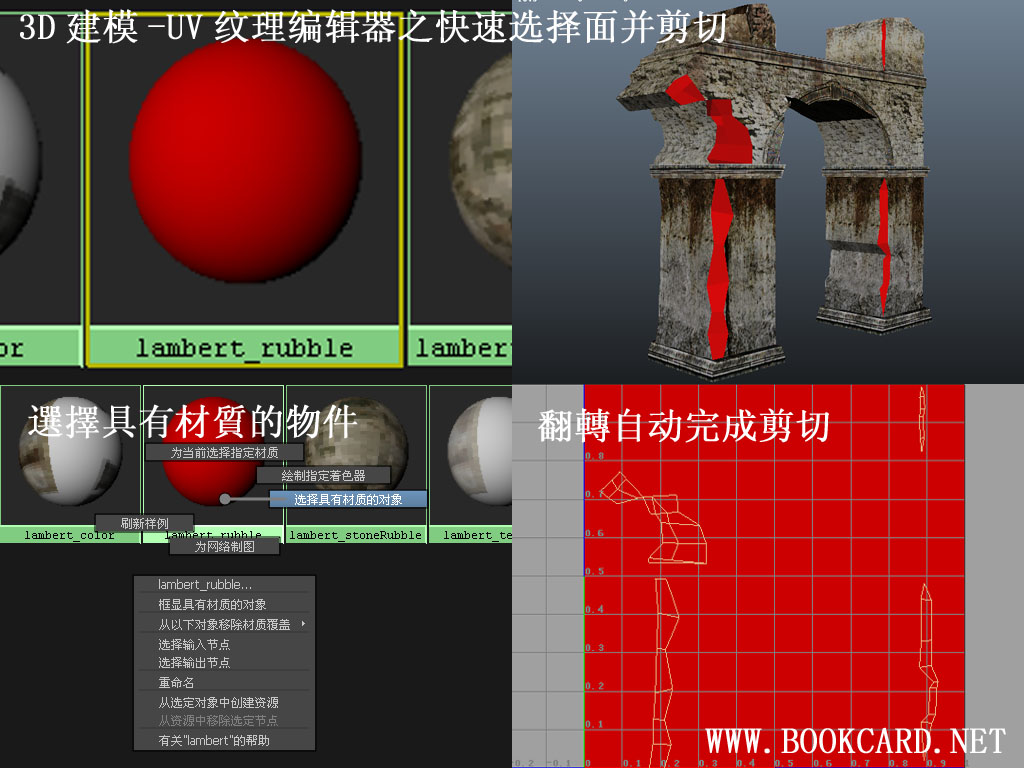

3D建模-UV紋理編輯器之快速選擇面並剪切

如果新的面需要重新UV,選擇面的UV並與其他面剪切,如果通過剪切(Cut)和移動(Move)技術將費時失事,下面介紹Maya的方法能快速完成.

1. 視窗/渲染編輯器/超級著色器(Window/Rendering Editor/Hypershade),
2. 新建紅色著色器(Lambert),顏色可以使用其他鮮豔的顏色.
3. 為新的面(Face)應用紅色著色器(Lambert)
4. 快速選擇新的面(Face),鼠標右鍵點擊紅色著色器(Lambert),選擇具有材質的物件(Select Objects with Material)
5. 視窗\UV紋理編輯器(Window\UV Texture Editor)
6. 多邊形/翻轉(Polygons/Flip)面(垂直和水平均可)
7. 再一次翻轉回原來的方向
8. 在翻轉的過程中Maya已自动完成剪切
9. 右鍵選擇UV
10. 按E鍵拖動到右面板

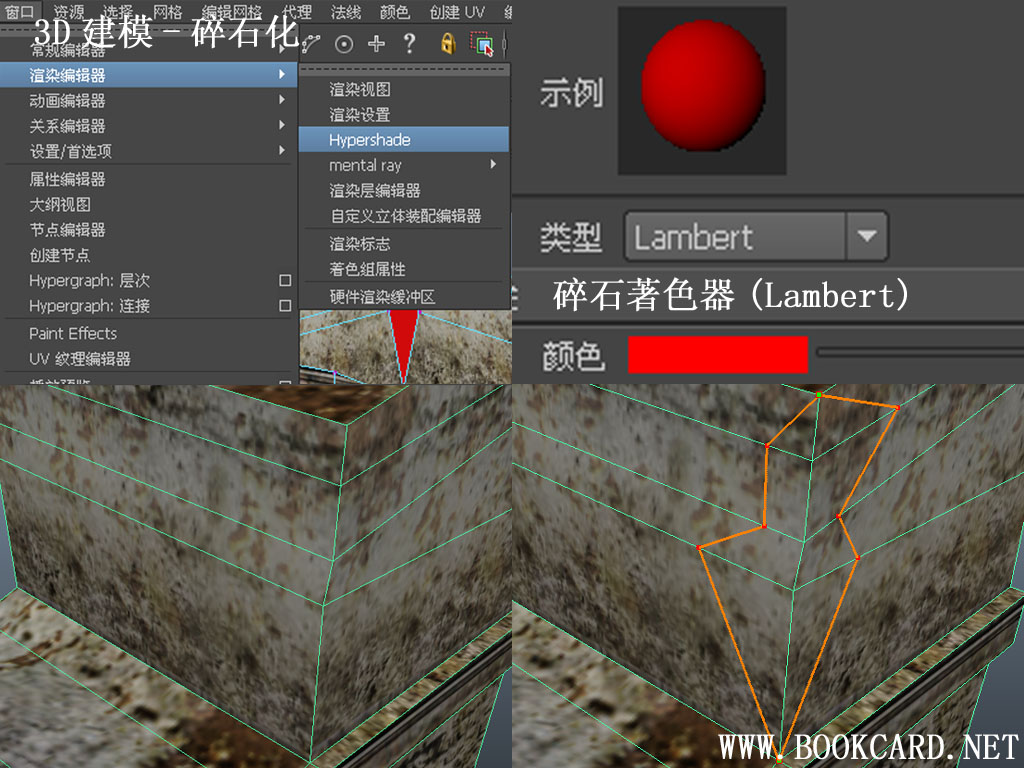

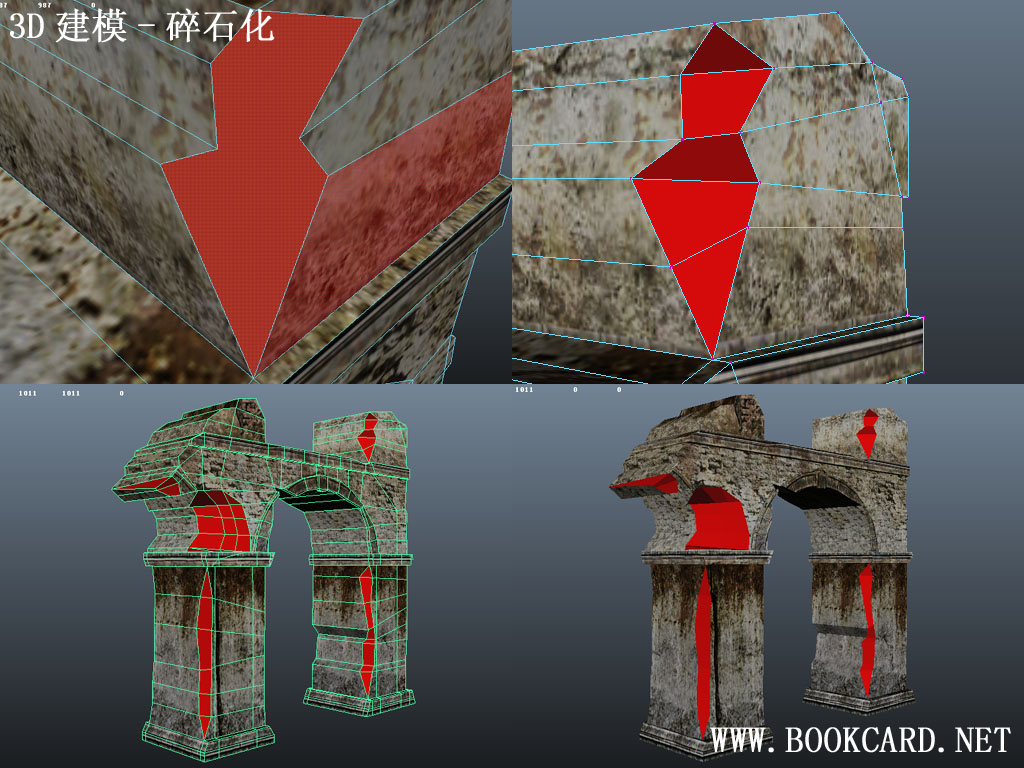

3D建模-碎石化

碎石化又稱為破碎網格物,工作流程如下:

1. 鑿碎部分邊緣
2. 添加鬆散的磚塊
3. 雕刻破洞使圖像看起來更逼真.

因為要生成新的面,所以需要一個用於碎石著色器(Lambert)作的紅色占位符,給紋理座標的新區域著色.

1. 視窗/渲染編輯器/超級著色器(Window/Rendering Editor/Hypershade),創建紅色的碎石著色器(Lambert).
2. 編輯網路/分割多邊形/選項(Edit Mesh/Split Polygon/Options)
3. 磁體容差(Snapping tolerance)用於頂點吸附時的磁性,設為0則可在表面的任何位置切割.
4. 啟用約束到邊(Use snapping points along edge)
5. 禁用分離邊(Split only from edges)
6. 對邊緣要進行分割.要形成迴圈邊
7. 按F10選分割面內部的邊並將其刪除,形成平整幹靜的表面.
8. 重新設置分割多邊形選項(Split Polygon Options),磁體容差(Snapping tolerance)設為2
9. 分割網格修補面(FACE)

3D建模-三點式光源

三點式光源是燈光設定的基礎

陰影需要有地板.並指定反光材質

將品質(Quality)設為產品級別(Production quality)

邊緣抗鋸齒(Edge Anti-Aliasing)設置為最高品質

反射性材質要啟用光線追蹤(highest quality),

啟動光源必需啟動下面3個模式

1. 紋理模式顯示(Textured mode)按數位鍵
2. 燈光模式(Light mode)按數位鍵
3. 陰影模式(shade mode)

常用顏色中英文對照表

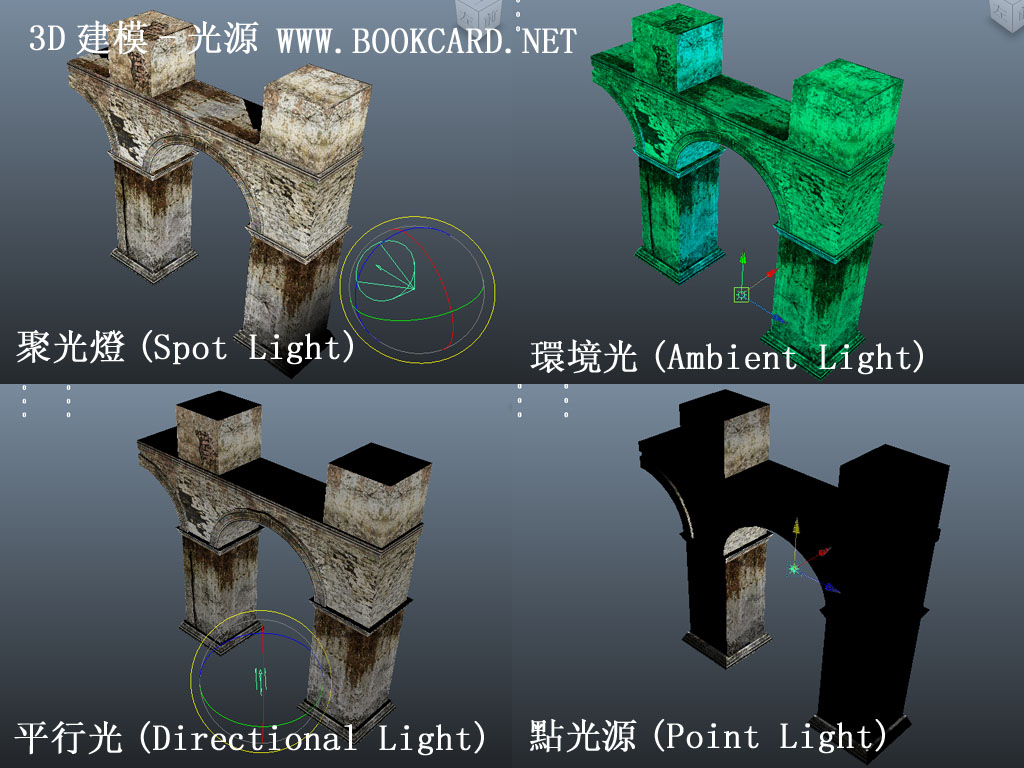

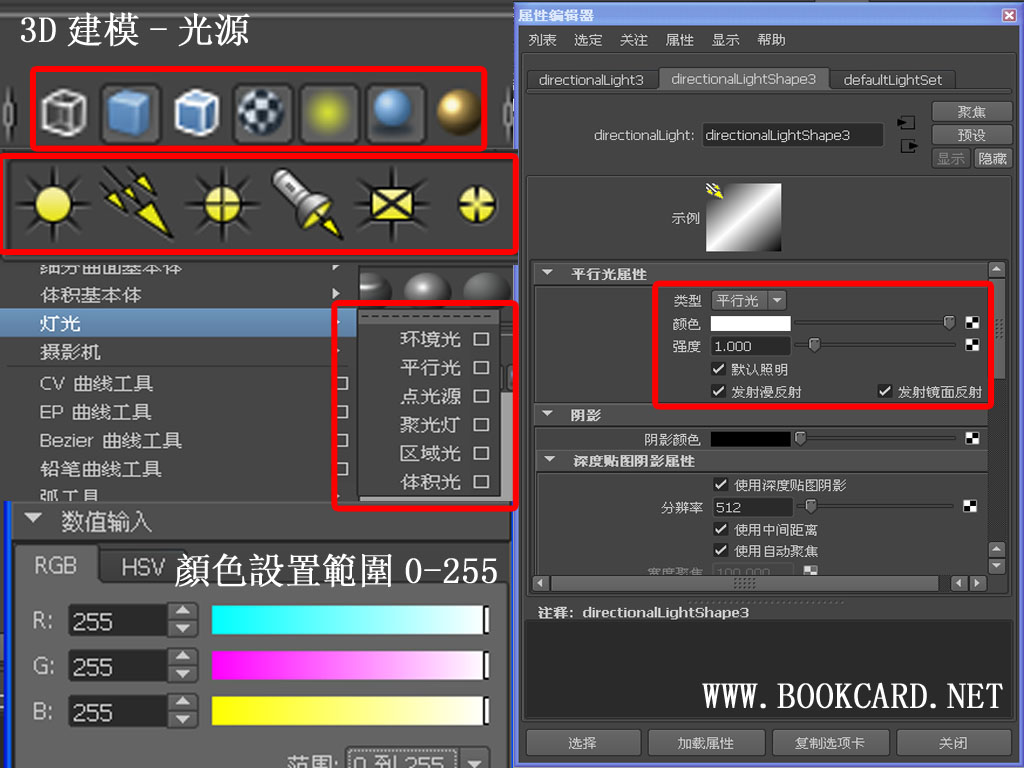

3D建模-光源

光源在Maya中它稱為燈光,我們身活在各種各樣的光源中,如白天太陽的照射,夜間有敘適柔和的光線,Maya可以創建出不同類型的燈光.並且要啟動下面幾個顯示

1. 紋理模式顯示 (Textured mode)按數位鍵
2. 燈光模式(Light mode)按數位鍵
3. 陰影模式(shade mode)
