作者: 月和經倫

3D建模-石拱門之破碎版

下面的教程是圖像建模技術的基礎,熟練掌握這種技術需要多多練習.

1. 載入模版令多邊形在正中心
2. 開始建模先把牆體外形的各部分做出,然後合併為整座牆體
3. 切換到正交前視圖(front)
4. 網格/創建多邊形工具(Mesh/Create Polygon Tool)
5. 沿著牆體周圍的邊緣點擊放置連接點創建多邊形
6. 做出牆體外形的各部分,如果外形無完美也無需擔心,可以通過移動(Translate)頂點修正外形
7. CTRL鍵+SHIFT鍵+選擇所有的邊多邊形形狀
8. 把所有多邊形形狀結合(Combine)為一個物件
9. 編輯網格/合拼頂點工具\選項(Edit Mesh/Merge Vertices Tool Options)
10. 更改閥值(Threshold)設置為10
11. 合拼接近頂點令面與面之間結合
12. 檢查各個面(FACE)的法線(Normal)方向是否一致
13. 分割多邊形(Split Polygon Tool),更改磁體容差(Snapping Tolerance)設置為5
14. 連接邊緣,分裂頂點,儘量與範本圖形一致.
15. 確保頂點對齊(水平或垂直)
16. 刪除多餘的頂點
17. 分割加工時儘量做到每個網格都是四邊形
18. 按F8選擇多邊形,編輯網格/擠壓(Edit Mesh/Extrude)出牆體厚度
19. 視窗\UV紋理編輯器(Window\UV Texture Editor)對齊UV
20. 平面UV投射
21. 碎石化
22. UV紋理編輯器之快速選擇面並剪切
23. UV之攝像機映射

3D建模-UV之攝像機映射

如果要實施特殊的角度進行UV貼圖,攝像機投射將是你最好的選擇,因為你它的貼圖失真最小,只要攝像機角度合理你不會發現任何拉伸現象

1. 選擇要UV貼圖的面(Face),
2. 按下F鍵攝像機自動進行對焦
3. 按下Alt鍵移動滑鼠尋找一個能看到所有面的角度.
4. 創建UV/基於攝像機創建UV(Create UV/Create UV Based on Camera)
5. 新建著色器(Lambert)並載入紋理
6. 滑鼠右鍵點選面(Face)指定現有材質

3D建模-UV紋理編輯器之快速選擇面並剪切

如果新的面需要重新UV,選擇面的UV並與其他面剪切,如果通過剪切(Cut)和移動(Move)技術將費時失事,下面介紹Maya的方法能快速完成.

1. 視窗/渲染編輯器/超級著色器(Window/Rendering Editor/Hypershade),
2. 新建紅色著色器(Lambert),顏色可以使用其他鮮豔的顏色.
3. 為新的面(Face)應用紅色著色器(Lambert)
4. 快速選擇新的面(Face),鼠標右鍵點擊紅色著色器(Lambert),選擇具有材質的物件(Select Objects with Material)
5. 視窗\UV紋理編輯器(Window\UV Texture Editor)
6. 多邊形/翻轉(Polygons/Flip)面(垂直和水平均可)
7. 再一次翻轉回原來的方向
8. 在翻轉的過程中Maya已自动完成剪切
9. 右鍵選擇UV
10. 按E鍵拖動到右面板

3D建模-碎石化

碎石化又稱為破碎網格物,工作流程如下:

1. 鑿碎部分邊緣
2. 添加鬆散的磚塊
3. 雕刻破洞使圖像看起來更逼真.

因為要生成新的面,所以需要一個用於碎石著色器(Lambert)作的紅色占位符,給紋理座標的新區域著色.

1. 視窗/渲染編輯器/超級著色器(Window/Rendering Editor/Hypershade),創建紅色的碎石著色器(Lambert).
2. 編輯網路/分割多邊形/選項(Edit Mesh/Split Polygon/Options)
3. 磁體容差(Snapping tolerance)用於頂點吸附時的磁性,設為0則可在表面的任何位置切割.
4. 啟用約束到邊(Use snapping points along edge)
5. 禁用分離邊(Split only from edges)
6. 對邊緣要進行分割.要形成迴圈邊
7. 按F10選分割面內部的邊並將其刪除,形成平整幹靜的表面.
8. 重新設置分割多邊形選項(Split Polygon Options),磁體容差(Snapping tolerance)設為2
9. 分割網格修補面(FACE)

3D建模-三點式光源

三點式光源是燈光設定的基礎

陰影需要有地板.並指定反光材質

將品質(Quality)設為產品級別(Production quality)

邊緣抗鋸齒(Edge Anti-Aliasing)設置為最高品質

反射性材質要啟用光線追蹤(highest quality),

啟動光源必需啟動下面3個模式

1. 紋理模式顯示(Textured mode)按數位鍵
2. 燈光模式(Light mode)按數位鍵
3. 陰影模式(shade mode)

常用顏色中英文對照表

3D建模-光源

光源在Maya中它稱為燈光,我們身活在各種各樣的光源中,如白天太陽的照射,夜間有敘適柔和的光線,Maya可以創建出不同類型的燈光.並且要啟動下面幾個顯示

1. 紋理模式顯示 (Textured mode)按數位鍵
2. 燈光模式(Light mode)按數位鍵
3. 陰影模式(shade mode)

3D建模-視口旋轉

Maya視口(VIEW)旋轉可以點擊在右上角的正立方體(如上圖),從而達到快速切換視口(VIEW)的目的,但有時這個工具(正立方體)會失效.無法旋轉你想要視口(無論是正交或透視),其實造成這個現像很可能是正在編輯多邊形的通道,如平移(TRANSLATE)/旋轉(ROTATE)/縮放(SCALE)等等的參數(如上圖),只要關閉通道視窗既可恢復正常.

下面給出視口(VIEW)切換常用工具.

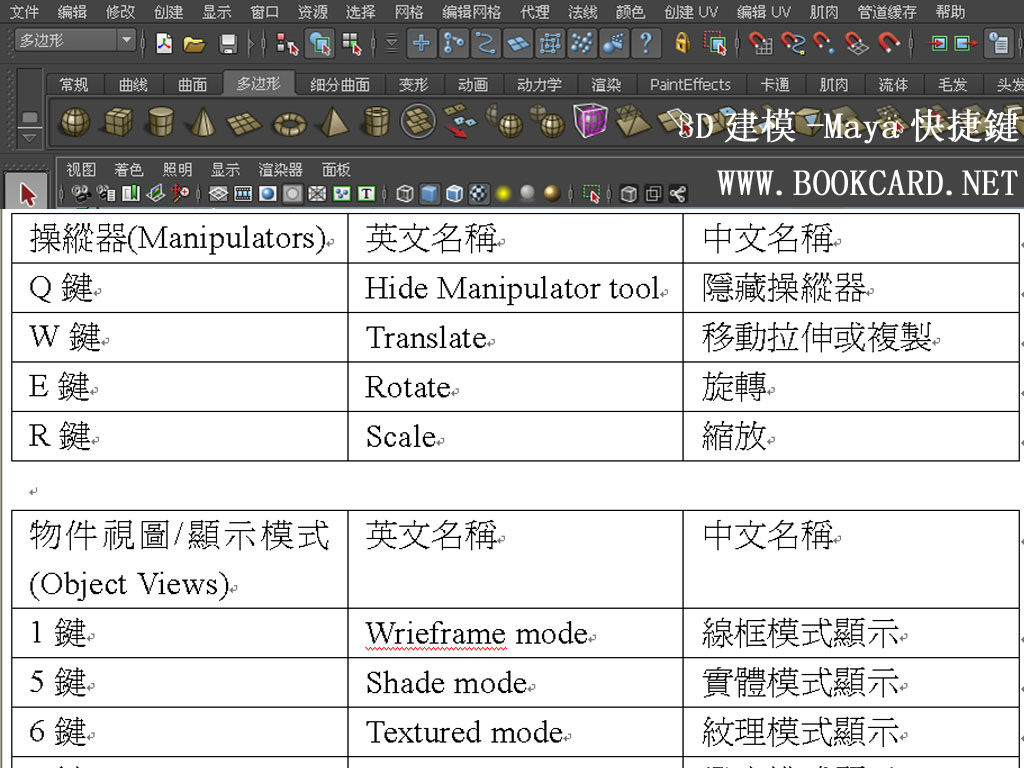

常閱3D建模-Maya快捷鍵

3D建模-索普維思駱駝戰鬥機

創建索普維思駱駝戰鬥機3D模形,它將分開多個邊形各自製作,最後組合在一起.下麵是各個教程

索普維思駱駝戰鬥機(Sopwith Camel)簡介

飛機引擎

雙葉螺旋漿

機翼

輪胎

機身

駕駛艙

尾翼和機尾

機槍

支撐杆和支架

1. 現在開始組合機翼,索普維思駱駝是雙翼戰鬥機,複製一側機翼(CTRL+D)
2. 同時選擇下主翼和下幅翼,在Z軸將其旋轉(Rotate)6度
3. 鏡像下機翼,刪除要結合的面.網格/鏡像幾何體選項框(Mesh/Mirror Geometry Options) -X軸鏡像.
4. 將下機翼中線的頂點結合,編輯網格/合拼頂點(Edit Mesh /Merge Vertice)
5. 刪除下機翼中間曲度部分的面,如上圖
6. 兩對機翼與駕駛艙結合,網格/結合(Mesh/Combine)工具
7. 駕駛艙與機身結合(Combine)
8. 把尾翼和機尾機身結合(Combine),
9. 尾翼需鏡像幾何體選(Mirror Geometry),把它吸附(Snap)在另一側的未端頂點.
10. 兩挺維克斯機槍你需要多次才嘗試才能找到較好的吸附(Snap)點,後在結合(Combine),
11. 導入飛機引擎,要注意一點檔案名必須為英文.
12. 通過縮放(SCALE)與移動(Translate)把它塞進引擎罩
13. 用與散熱通風口出與引擎罩左側
14. 雙葉螺旋漿移動(Translate)引擎的轉軸上
15. 輪軸通過擠壓(Extrude)拉出,長度可以以後在調整
16. 鏡像輪胎與輪軸,刪除要結合的面.網格/鏡像幾何體選項框(Mesh/Mirror Geometry Options) -X軸鏡像.
17. 輪胎有4條支架,機翼有8條支架, 通過縮放(SCALE)與移動(Translate)擺正角度,長度可同通縮放拉伸,不要去拉動頂點.
18. 支稱杆有24條,連接它們需要需要大時間

3D建模-飛機支撐杆和支架

支撐杆

1. 在網格上創建一個圓柱體,創建\多邊形基本體\圓柱體(Create\Polygon\Cylinder)
2. 它有10面,軸向細分數(subdivision Axis)填10
3. 封蓋為0,端面細分數(subdivision Caps)填0
4. 切換到正交頂視圖(top)
5. 通過頂點移動(Translate)和縮放(SCALE)壓榨成的逐漸變細的外形,如上圖.
6. 擠壓(Extrude)頂部和底部的面逐漸變細
7. 在次擠壓(Extrude)拉出椿位

支架

1. 在網格上創建一個立方體,創建\多邊形基本體\立方體(Create\Polygon\Cube)
2. 擠壓(Extrude)頂部面
3. 縮放(SCALE)另其外形逐漸變細,如上圖.
4. 在次擠壓(Extrude)拉出支持杆

3D建模-飛機駕駛艙

塑造飛機駕駛艙是很好的學習歷程,它是著個飛機模形最有趣的部分,下面以Maya為例給出常細的實現步驟.

1. 使用創建/多邊形基本體/球體(Create/Polygon Primitive/Sphere)工具.
2. 軸向細分數(Subdivisions Axis)填20
3. 將X軸旋轉90度
4. 使用縮放(SCALE)向內縮放它,直到相近駕駛艙的大小
5. 刪除中線的後半部分
6. 選擇第6列縮放(SCALE)到與第7列到同一條直線,
7. 選擇所有7行使用縮放(SCALE)反放向縮進,使它們縮進殼內
8. 通過縮放(SCALE)和移動(Translate)內殼的頂點.
9. 刪除內殼不需要的面(FACE)
10. 選擇邊界邊工具(Select\Select Border Edge Tool),選擇外部的邊沿並使用補洞(Fill Hole)創建一個新的面
11. 擠壓(Extrude)生成駕駛艙
12. 通過插入迴圈邊工具(Insert Edge Loop Tool),對駕駛艙分割出垂直的邊.
13. 在駕駛艙頂部塑造舵峰添加四條,如上圖.
14. 刪除駕駛艙後側的面
15. 選擇頂點移動(Translate)並向上拉
16. 使用頂點吸附(Vert Snap)按住V鍵與機身的頂部頂點
17. 選擇底部的頂點,在Y軸移動(Translate)並平鋪,按住V鍵與機身的底部頂點吸附(Vert Snap)選擇側面的頂點,在X軸移動(Translate)並垂直,因為與機身的頂點數部對應，只能按住V鍵與機身的側面頂點吸附(Vert Snap)後移動(MOVE)頂點令邊水準.
18. 從駝峰後面的三角部分填加分割,並於機身頂點吸附(Vert Snap).
19. 把駕駛艙刪除的面刪除
20. 切換為正交頂視圖,開此繪畫坐位
21. 為駕駛艙艙口分割出邊,將前部和後部分割三次.
22. 選擇內側的面並擠壓(Extrude)不要拉動,而是轉為縮放(SCALE),創建出駕駛艙內側一致的邊.
23. 在次向下擠壓(Extrude)創建座位區域
24. 刪除駕駛艙中間面因為要創建一個空心的模形
25. 選擇駕駛艙邊沿向上擠壓(Extrude)
26. 駕駛艙中線的頂點以傾斜,移動(Translate)頂點在次使它共面
27. 移動(Translate)頂點使座位平整
28. 點擊菜單網格/鏡像幾何體選項(Mesh/Mirror Geometry Options),設置鏡像-X軸完成 鏡像(Mirror).
29. 把中間的頂點合拼,使用編輯網格/合拼(Edit Mesh/Merge)工具

3D建模-飛機機槍

步驟很簡單主要使用盒式模型技術. 通過擠壓(Extrude)完成,下面以Maya進行3D建模教程

1. 在格上創鍵一個圓柱體,創建\多邊形基本體\圓柱體(Create\Polygon\Cylinder)
2. 它有8面,軸向細分數(subdivision Axis)填8
3. 封蓋為0,端面細分數(subdivision Caps)填0
4. 以X軸旋轉90度
5. 創建前後外邊圈環.擠壓(Extrude)面而後縮放(Scale),拖動中心的方塊擴大.在次擠壓(Extrude)新面,拉出外邊圈環的厚度.
6. 創建槍嘴,擠壓(Extrude)面而後縮放(Scale), 拖動中心的方塊縮小,移動(Translate)到下放, 在次擠壓(Extrude)拉出槍嘴
7. 創建槍身,在尾部擠壓(Extrude)面而後縮放(Scale),拖動中心方塊縮小,在次擠壓(Extrude)拉出槍身
8. 移動(Translate)頂點,將拉出的八邊修改成長立方體,兩側要稍窄.
9. 移動(Translate)下放的6個頂點將拉出身位
10. 在尾部擠壓(Extrude)拉出整個槍柄和板機
11. 創建跳彈口,擠壓(Extrude)上方的面而後縮放(Scale),拖動中心方塊縮小,在次擠壓(Extrude)拉出跳彈口
12. 創建側面彈夾, 擠壓(Extrude)側身面而後縮放(Scale),拖動中心方塊縮小, 在次擠壓(Extrude)拉出彈夾
13. 創建槍柄,在尾部下側的面擠壓(Extrude)向下動箭頭拉出後,拉動另一側的方塊,使一側逐漸變細,在次擠壓(Extrude)拉出槍柄
14. 創建槍口,創建圓柱體(Cylinder), 軸向細分數(subdivision Axis)填端面細分數(subdivision Caps)填0,以X軸旋轉90度
15. 移動(MOVE)按下插入(Insert)鍵, 按住V鍵將中心軸移動到圓柱體尾部的上方頂點,在次按按下插入(Insert)鍵,按住V鍵將槍口吸附前圈環的上方頂點.
16. 縮放(Scale)槍口後結合(Combine)兩個多邊形對象
17. 擠壓(Extrude)槍口面拉出後縮放(Scale)收窄,在次擠壓(Extrude)拉出.

3D建模-飛機尾翼和機尾

创建尾翼和机尾的过程与机翼类似,下面以Maya制作为例子.

尾翼

1. 切換到正交頂視圖(top)
2. 使用網格/創建多邊形工具(Mesh/Create Polygon tool)沿着尾翼一側放置頂點形成大置的輪廓,就算有的頂點的位置不正確也無須但心.
3. 使用移動(Translate)工具对齐頂點修正此问题, 使用ATL鍵+方向鍵可逐個象素移動.
4. 使用編輯網格/擠出(Edit Mesh/Extrude)工具拉出機翼的厚度
5. 分割尾翼出的副翼,選擇右上角的兩個面,使用網格/提取(Mesh/Extract)工具進行分割.分割後需要進行補洞
6. 先修補尾主翼對尾副翼進行隱藏,顯示/隱藏/隱藏當前選擇(Show/Hide/Hide Selected)
7. 選擇/選擇邊界邊工具(Select /Select Border Edge Tool),双击选择边界的边.
8. 使用網格/填充(Mesh/ Fill Hole) 生成面
9. 顯示/顯示/顯示上次隱藏專案(Show/Show/Show Selected)
10. 最後修補尾副翼同上.

机尾

1. 切換到正交侧視圖(side)
2. 使用網格/創建多邊形工具(Mesh/Create Polygon tool)沿着机尾放置頂點形成大置的輪廓
3. 使用移動(Translate)工具对齐頂點,使用ATL鍵+方向鍵可逐個象素移動.
4. 使用編輯網格/分割多邊形工具（Edit Mesh/Split Polygon Tool）,首先垂直分割出列，然後水準分割出行
5. 使用編輯網格/擠出(Edit Mesh/Extrude)工具拉出机尾的厚度

3D建模-飛機機身

飛機機身是個空心的錐形化立方體,下面使用Maya為例子.

• 再網格上創鍵一個圓柱體,創建\多邊形基本體\圓柱體(Create\Polygon\Cylinder)
• 它有20個面,軸向細分數(subdivision Axis)填
• 以X軸旋轉90度
• 切換到正交頂視圖(top)
• 通過縮放(Scale)調整它的大小與符合機身.按下快捷鍵R切換
• 通過移動(Translate)調整它的機身長度.按下快捷鍵W切換
• 切換到正交前視圖(front)
• 通過移動(Translate)調整下側的7個頂點使其平鋪.
• 通過移動(Translate)調整下側的3個頂點使其垂直.
• 切換到正交則視圖(side)
• 通過縮放(Scale)調整高度與機身符合.
• 通過移動(Translate)頂點拉長機身.
• 通過拉動後側的頂點形成錐形,使用移動(Move)與縮放(Scale)工具
• 通過擠壓(Extrude)在機身尾拉出未端.
• 通過插入迴圈邊工具(Insert Edge Loop Tool),對機身分割邊.
• 通過移動(Translate)頂點對齊機身外殼
• 刪除機身網格前顶部的面

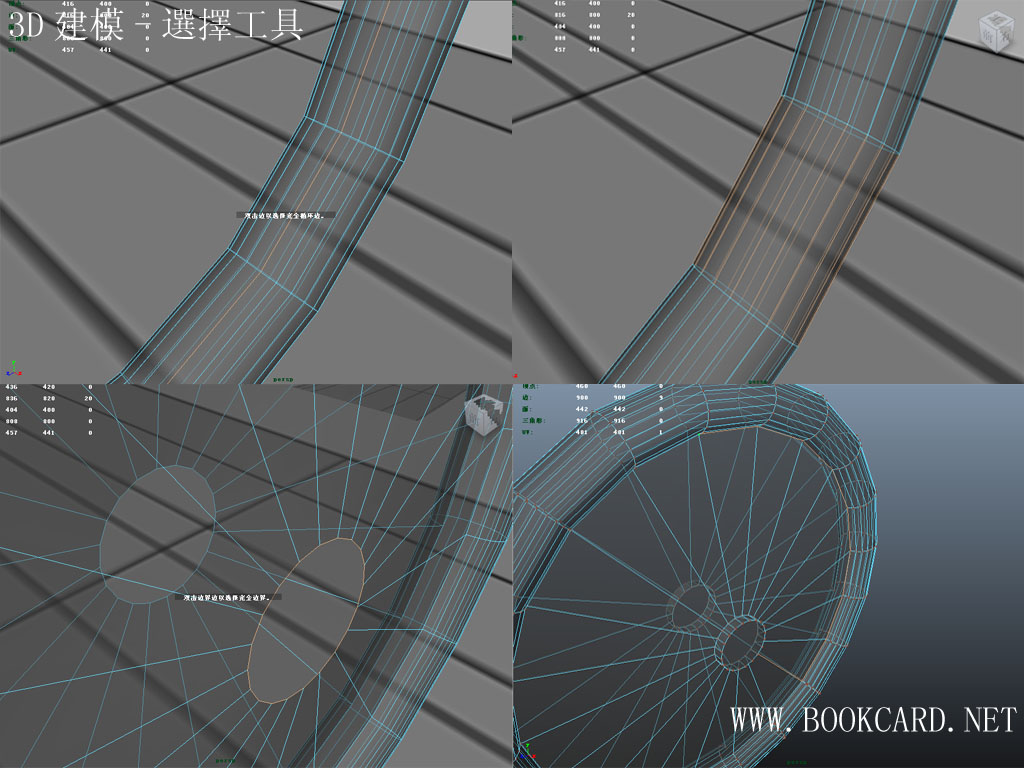

3D建模-選擇工具

Maya對邊進行選擇可以利用一些工具加快工作進度.

3D建模-飛機輪胎

創建一個平滑無棱角的輪胎,它基本就是一個圓環,過程並不困難,以Maya為例子.

1. 在網格上創建一個圓環,使用創建/多邊形基本體/圓環(Create/Polygon Primitive/Torus)工具.
2. Z軸旋轉(Rotate)90度,按E鍵彈出.
3. 在輸入(INPUTS)通道的圓環截面半徑(Section Radius)填3
4. 移動圓環與圖紙對齊
5. 使用選擇\選擇迴圈邊工具(Select\Select Edge Loop Tool)選擇輪胎內側的邊
6. 選擇\轉化當前選擇\到面(Select\Convert Selection\To Face)選擇輪胎內側的面
7. 通過編輯網格\擠壓(Edit Mesh\Extrude) 生成輪殻.
8. 刪除輪軸中心的所有面(face)
9. 選擇\選擇邊界邊工具(Select\Select Border Edge Tool)選擇輪軸中心邊
10. 修部輪軸中心的面網格\補洞(Mesh\Fill Hole) 工具
11. 另一側也如上修補
12. 按下SHIFT同時選擇輪軸面,並向外擠壓(Extrude)

3D建模-圖層

圖層(Layer)是3D建模師的很重要的工具,但被很多建模師忽略.它可以令多邊形物件模形隨意顯示或隱藏,可選或不可選.不受其他多邊形影響,與PhotoShop的圖層類似,下面以Maya為例子

1. 在右側通道框下的面板就是圖層編輯器.
2. 點擊黃色星星標記的圖示,創建新的圖層(Layer)
3. 雙擊並填入一個易記的名稱,點擊保存(SAVE)
4. 滑鼠右鍵點擊圖層
5. 添加選定對象(Add Selecte objects):把多邊形對象加入圖層(Layer)
6. 移除選定對象(Dellet Selecte objects):把多邊形對象從圖層(Layer)中移除.
7. V(Visible);圖層可見:否則不可見
8. R(Render Mode):渲染模式,顯示多邊形和紋理,但又能防止被選定.
9. T(Trellis Mode):線框模式,只顯示多邊形,但又能防止被選定.
10. Box Null:標準模式,顯示多邊形和紋理,又能被選擇.

3D建模-UV之平面映射

當模型完成後就可以對其應用UV座標座標對模型創建紋理,可以把UV看作是包裹在網格物件上的皮膚.利用平面式(Planar)的UV貼圖,平面式的貼圖法是從一架攝像機的方向形成一個平面貼圖,並且創建著色器把範本貼圖作為最終紋理貼圖來使用.下面是以Maya為例子的教程.

平面映射-前視映射

1. 選擇多邊形對象模型(OBJECT)
2. 按下SHIFT同時選擇前視範本
3. 點擊菜單創建UV/平面貼圖選項( UV/Planar Mapping Options)
4. 選擇X軸生成平面映射

平面映射-側視映射

1. 選擇側視未有映射的面(FACE)
2. 按下SHIFT同時選擇側視範本
3. 點擊菜單創建UV/平面貼圖選項( UV/Planar Mapping Options)
4. 選擇Z軸生成平面映射
5. 因為只是UV映射側面(FACE), 平面投影的參數需與側視範本參數相一致.
6. 投影中心(x/y/z)需與平移(x/y/z)一致
7. 投影旋轉Y需與範本旋轉Y一致
8. 投影寬度與投影寬度填24
9. 圖像比例U與圖像比例V填1
10. 圖像中心X與圖像中心Y填5

平面映射-頂視映射

1. 選擇頂視未有映射的面(FACE)
2. 按下SHIFT同時選擇頂視範本
3. 點擊菜單創建UV/平面貼圖選項( UV/Planar Mapping Options)
4. 選擇Y軸生成映射
5. 參數設置參考上的側視映射

創建著色器

1. 點擊功能表視窗/渲染編輯器/超級者色器(Windows/Rendering Editor/Hypershade)
2. 在創建窗口點擊著色器(Lambert)
3. 雙擊剛新建的著色器(Lambert),打開其屬性視窗.
4. 點擊顏色通道的棋盤格圖示.
5. 在創建渲染節點面板(Create Render Node panel)選擇文件(File)
6. 在圖像名稱(Image Name)選擇文件夾圖標,打開圖像文件.

應用著色器貼圖

1. 滑鼠右鍵點擊著色器(Lambert),滑鼠拖放到功能表為當前選擇指定材質(Apply Materials)
2. 或者對多邊形指定已有材質.

3D建模-飛機機翼

創建飛機機翼簡單而有趣,它由主翼和副翼所組成,並且頂部具有一定的弧度.下麵以Maya為例給出常細的實現步驟.

1. 切換到正交頂視圖.
2. 網格/創建多邊形工具(Mesh/Create Polygon tool)
3. 沿着機翼一側放置頂點形成大置的輪廓,就算有的頂點的位置不正確,也無須但心可以使用移動（move）頂點修正.
4. 使用編輯網格/分割多邊形工具（Edit Mesh/Split Polygon Tool）,首先垂直分割出列,然後水準分割出行,修整不整其的邊,使用ATL鍵+方向鍵可逐個象素移動.
5. 要注意有無2個以上的重疊的頂點,或者重複的邊否側無法分割.
6. 要注意有無重複的面,並且面法線需全部向下.
7. 選擇整個多邊形對象使用編輯網格/擠出(Edit Mesh/Extrude)工具,拉出機翼的厚度
8. 由於機翼的頂部有一定的弧度,須要在機翼的厚度的中間分割.使用編輯網格/插入迴圈邊工具(Edit Mesh/Insert The Edge Loop Tool)
9. 對機翼邊緣形成斜面,通過選頂部和底部邊緣的頂點使用兵移動(move)工具移向內側形成.
10. 切換到正交側視圖.
11. 按照圖形頂部一行的頂點,而中部和底部的頂點保持垂直.
12. 分割副翼選擇右上角的兩個面,使用網格/提取(Mesh/Extract)工具進行分割.分割後的主翼和副翼需要進行補洞
13. 先修補主翼對副翼進行隱藏,顯示/隱藏/隱藏當前選擇(Show/Hide/Hide Selected)
14. 選擇所有要修補的邊使用網格/填充(Mesh/ Fill Hole) 生成面
15. 顯示/顯示/顯示上次隱藏專案(Show/Show/Show Selected)
16. 最後修補副翼同上.
17. 對機翼進行網格/鏡象幾何體選項框(Mesh/Mirror Geometry Options)-x鏡象.

3D建模-飛機雙葉螺旋漿

建造螺旋漿建模困難在與螺旋漿曲線通常要多次才能得到滿意的效果,下面以Maya為例給出常細的實現步驟.

1. 創建圓柱體作為它的主軸,有12個面軸向細分數(subdivision Axis)填12,旋轉90度,在以動到中心位，在縮放它,長度可通過一側的所有頂而修正
2. 選擇頂部的兩個名,並向上擠出(Extrude)
3. 轉到正交視圖,選擇頂部的兩個頂點,使用移動(Translate)工具,平鋪頂部的面.讓起成90度直角.
4. 選擇頂部的所有頂點,使用移動(Translate)工具向上拉長.
5. 使用編輯網格/插入迴圈邊工具(Edit Mesh/Insert Edge Loop Tool),對扇的中間生成對組環形邊.
6. 通過移動(Translate)每組頂點創找一個向外傾斜的扇葉
7. 選擇扇葉邊緣的所有頂點,中間的頂點不要選,使用縮放(SCALE)使扇葉鼓起來.
8. 同樣縮放(SCALE)使扇葉變的扁平.
9. 中最第一行起使用旋轉(Rotate)工具令葉片向左旋轉,這個過程要確保所有頂點被選中,但是每次旋轉後都要取消選定過最底過行,這是過程你可能需要反復幾旋轉多次才能得到你的想要的曲度形狀
10. 刪除中心的所有邊
11. 所擇圓形的邊然後使用網路/補洞(Mesh/Fill Hole),把兩個洞補回
12. 選擇剛洞補的面使用擠出(Extrude)工具,在使用縮放(SCALE)縮小一點點後,在次使用擠出(Extrude)工具向外拉.形成凸一層的面.
13. 另一側的面如同操作.
14. 使用編輯網格/分割多邊形工具(Edit Mesh/Split Poly Tool)工柱中間分割
15. 選擇下半部分的所有面並刪除
16. 右鍵選擇整個物件模型
17. 點擊菜单網格/鏡像幾何體選項(Mesh/Mirror Geometry Options),設置鏡像-Y軸完成 鏡像(Mirror).
18. 把中間的頂點合拼,使用編輯網格/合拼(Edit Mesh/Merge)工具

3D建模-鏡像

鏡像好比鏡中的影子自已倒影,在3D建模有一些超作和複製代替,如物體左右對稱和複製後在旋轉180度,但創建獨特的對象時如頭像或身體就不允許這做.你需要鏡像這個工具,下面以Maya為例子給出長細的製作過程.

1. 先把刪除鏡像後要並的面.因為如果不刪除這寫面,讓它們留在幾何體中,造成一個不正常的硬邊,在遊戲中硬邊會顯示出光線不足和陰險.刪除這些面,確保它一個潔淨和空心的模型.
2. 點擊菜單網格/鏡像幾何體選項框(Mesh/Mirror Geometry Options)
3. 選擇鏡像方向一共六個方向+X,-X,+Y,-Y,+Z,-Z.
4. 在選項框中,取消與原始物體合併(Merge with the Original),這樣的目的是不想由Maya來完成合拼,因為你的頂點可能有細微的差距,這樣無可能精確地密封,網格和能會造成漏洞,最好造法是手工合拼頂點
5. 鏡象後要做的就是合拼兩個對象模型,按住SHIFT選擇兩個對象模型.點擊網格/結合(Mesh/Combine)
6. 點擊菜單顯示/平視顯示儀(Disp/Heads Up Display),勾選Polycount(多邊形計數),這樣在視圖的左上角會有一個顯示框.
7. 合拼頂點.點擊功能表網格/合拼選項框(Mesh/Merge Options),設置其閥值(Threshold)為01,按回車(Enter)
8. 選擇所有要合拼的頂點,點擊編輯網格/合拼(Edit Mesh/Merge)工具,其實可逐對頂點選擇後,在使用合拼(Merge)也是可以的.

3D建模-創建飛機引擎

維思駱駝戰鬥機(Sopwith Camel)的“克拉蓋特”(Clerget)星形發動機.它由以下幾個部分組成.

1. 主軸
2. 九個汽缸.
3. 每個氣缸有活塞,排汽管和搖臂所組成.

下面以Maya進行3D建模

1. 創建主軸它其實是多边形圓柱體(Polygon Cylinder),有12個面軸向細分數(subdivision Axis)填12,通過不斷的擠出(Extrude)和縮放(Scale)而成,當然你也可以使用插入迴圈邊工具(Insert Edeg Loop)分割出邊然後在縮放頂點,但稍差一點. (如上圖)
2. 創建汽缸它同樣是多边形圓柱體(Polygon Cylinder), 有12個面軸向細分數(subdivision Axis)填12,使用編輯網格(Edit Mesh)插入迴圈邊工具(Insert Edeg Loop),然後在移動中間的頂點.(如上圖)
3. 創建排汽管它是個頂部彎曲的扁平圓柱體. 先創建多边形圓柱體(Polygon Cylinder)然後通過縮放將他壓扁, 伸伸一定的長度,通過插入迴圈邊工具(Insert Edeg Loop),生成彎曲所需的邊.一次所一行的所有頂點通過移動將排汽管彎曲. (如上圖)
4. 創建搖臂使用創建多邊形工具(Create Polygon Tool)沿其輪廓創建多邊形,使用交戶式分割工具(Split Polygon)創建邊然後對正輪廓. 使用擠出(Extrude)生成搖臂的厚度.
5. 搖臂需要兩個,通過CTRL+D複製.把兩個搖臂和排汽管結合為一個完整的汽缸.
6. 把汽缸移到主軸正上方,通過特殊複製(Duplicate Special),創建主軸所有的汽缸. https://www.bookcard.net/wordpress/3dmodeling_maya_duplicate_special/
7. 將9個汽缸和主軸和為一個完整的引擎.

3D建模-特殊複製

3D建模有一種可用矩陣式的特殊複製,也就是一次性的複製多個副本.下面以Maya例子,繪畫擁有9個汽缸的飛”克拉蓋特”(Clerget)星形發動機.它有九個汽缸.你只需創建一個汽缸,一次的複製就可完成所有工作.

1. 先把製作好的汽缸移到主軸的正上方.
2. 選擇汽缸按下插入(Insert)把它的座標中心點移到主軸中心,這點是重要.很多人就是這點無做好而失敗.
3. 選擇汽缸點擊功能表編輯/特殊複製/選項(Edit/Duplicate Special/Options)
4. 幅本數是就是要複製個數,隻身不算.這裏填
5. 選轉:可以繞任意一條軸進性旋轉的複製,這裏Z填40度因為360/9=40.複製8個完成就一共有9個.
6. 點擊特殊複製按扭完成.它有一個快捷鍵CTRL+SHIFD+D
7. 最後把物件合併

3D建模-分拆模型

分拆3D模型從一物件中分拆出來,成為一個獨立的對象.這是MAYA建模經常使用的工具.

1. 滑鼠右鍵點選模型選擇面.
2. 選擇要分拆出的面,使用滑鼠拖放選擇可選擇先後和側面的面.
3. 點擊功能表網格/提取(Mesh/Extract),對象會分拆為兩個.但這兩個對象模型的側面需要修補.
4. 滑鼠右鍵點選模型選擇對象模式
5. 點擊功能表顯示/隱藏/隱藏當前選擇(Show/Hide/Hide Selected Objects)
6. 修補物件側面的空洞,選擇邊後點擊網格/填充洞(Mesh/Append Polygon tool)
7. 點擊功能表顯示/顯示/顯示上次隱藏的項目(Show/Show/Show Hidden)
8. 分離出的另一個對象也須這樣修復.

3D建模-Maya無限撤銷

Maya在建模時最常用的快捷鍵是CTRL+Z撤銷錯誤，但是Maya撤銷緩存默認只能記錄50條，這令超過50條之前操作不能恢復,不過只要設置首選項就可以無限撤銷.

1. 選擇視窗/設置/首選項(Windows/Settings/Preferences)
2. 選擇參數/種類(Preferences/Categorise),選擇撤銷(Undo)
3. 在緩存(Queue),選擇無限(Infinite).

3D建模-建筑照片建模

在日常生活中我们可能会拍摄大量有价值建筑照片,如过你能够用Maya对照片中的建筑物直接建筑直接建模，而无需使用正交视图（顶视图，侧视图和前视图的设计图片）这将会变的很有趣，下面以一张术术建筑照片进行但它的透视点并不正确，但问题不大.

这种技术称为”虚拟摄像机投射建模”,但它需要找到一个合适角度和焦点.

• 对照片绘画视平线和透视线,以及主要的建筑.可以参靠这篇文章.https://www.bookcard.net/wordpress/3dmodel_photoshop_linear_level_and_linear_perspective/
• 初此化模半并载入图片,把视平线与网格的水平线对齐.
• 设置相机点击菜单,创建/摄影机/摄影机和目标(Create/Cameras/Camera and Aim)
• 设置相机位置move X/Y/Z设为0/0/5
• 设置目标位置move X/Y/Z设为0/0/0
• 锁定相机和目标位置参数令相机和目标不能移动,点击右键弹出菜单后选择缩定选定项(Lock selected),下面开始建模.
• 先创建一个立方体,点击创建/多边形基本物体/立方体(Create/Polygon Primitives/Cube)
• 按W键切换到移动,点击插入(Insert),按住V键把拉轴到立方体的下角,在次在下插入(Insert), 按住V键把立方体吸附到目标点(网格的中心).
• 通过旋转,缩放,移动把立方体填满建筑
• 在顶部通过挤出(Extrude)生成屋顶
• 在墙壁使用挤出工具生成门口建模
• 在墙壁的另一侧挤出平顶建筑,它由上下两部分组成.
• 再挤出最高的那个建筑,需要分几次挤出,然后删除不必要的边.
• 在挤出那栋单壁. 需要分三次挤出在删除不必要的边.
• 在正面挤出车库位.
• 删除不需要车库的地板
• 删除整个建模底部，删除不必要的边.
• 建造两个屋顶窗户是最困难的部分, 窗户要分开窗建.
• 先创建一个立方体
• 在顶部挤出(Extrude)生成屋顶
• 合并前后的各两个顶点来生成物顶的顶角
• 选择屋顶的两个面挤出(Extrude)厚度
• 通过不停的切换相机移动,旋转,缩放将屋顶按置在主建筑上
• 创建一个新的纹理着色器
• 點選”功能表”-“視窗”-“渲染編輯器”-“Hypershade”(超材質編輯器)
• 在分頁”創建”點擊”Lambert”,在彈出”屬性編輯器”中
• 點擊”顏色”通道的黑白的棋盤格,彈出”創建渲染節點”後點擊”文件”按扭
• 返回”屬性編輯器”可見”圖像名稱”,點選檔夾圖示,選擇对应图片
• 在次選擇建模”模形”,右鍵點擊圖層”選擇對像”
• 在”材質”右鍵點擊選擇“為當前選擇指定材質”(Apply Material To selection)
• 按下鍵盤數位6啟動紋理模式
• 应用基于“摄像机的UV投射”
• 点击菜单创建/基于摄像机创建UV(Create UV/Create UV Based on Camera)
• 修整UV比例,打开UV纹理编辑器(UV Texture Editor)(UTE)
• 右键点选UV进缩和移动

3D建模-視平線和透視線

要對建築照片進行3D建模,這是很多人都想做的事,但實際操做其來卻極困難.

下麵給出一個以PHOTOSHOP繪畫的通用流程.

1. 需找出合適的角度和焦距
2. 通過在圖片上繪畫透視線(綠色),從而找出視平線(黑色)
3. 繪畫直線使用PS的形狀的直線工具,直線的粗細填1個圖元
4. 圖片尺寸要大於建築物3到4倍,以便找出透視線和視平線的交匯點
5. 將建築移到圖的中間.主建築的中間透視線剛在中央.
6. 先在圖片水準線也就是視平線(黑色),大約在建築物的中間就可了
7. 對建築物繪畫透視線
8. 上下移動視平線,找出交匯點
9. 如果透視線不能交匯,就直接刪除圖層,再次繪畫透視線與視平線交匯,而不是去修改它,所以顯示幕障要夠大.
10. 找出視平線的正確位置, 建築的中間透視線與視平線的交匯點形成焦點.
11. 下面可繪畫建築物所有個體
12. 繪畫建築個體使用PS的形狀的矩形工具
13. 先繪畫一個矩形,把它移到合適的位
14. 然後按(CTRL鍵+T鍵)切換到”自由變換路徑”,進行縮放
15. 按住CTRL鍵不放,這樣就可以對形狀進行特定的拉扯.

3D建模-切割模型

Maya在3D建模中有一個用於切割的工具，有趣的在於它是給模型生成一條邊,而且它可一任何角度切除,所以使用的時的時後一定要小心,以免把又用的也誤切掉.

1. 為確保操做正確請且換到正交視圖.
2. 點擊菜單編輯網格/切割面工具(Edit Mesh/Cut Faces Tool)
3. 點擊模型會出現一條無限長的直線,慢慢旋轉可得到你想要的角度
4. 按住SHIFT鍵直線會以45度為增量旋轉
5. 送開滑鼠直線會生成邊,刪除不需要的邊就你得到你想要的切割效果.

3D建模-載入模版

載入模版是3D建模中第一步,但如果你無看過教程可能就不法無師自通,因為它真是有一點點複雜.下面以Maya為例子.

創建模版

1. 創建一個新的多邊形平面用於載入模版.創建/多邊形基體/平面(Create/Polygon Primitives/Plane).
2. Inputs(輸入)中的寬度/高度(width/height)填
3. 平移(MOVE)X/Y/Z填0
4. 多邊形細分寬度/高度(subdivision width/height)填1

創建圖層

創建模版貼圖者色器

1. 菜單點擊/視窗/渲染編輯器/超級著色器(Window/Rendering Editor/Hypershade)
2. 在創建窗口點擊著色器(Lambert)
3. 雙擊剛新建的著色器(Lambert),打開其屬性視窗.
4. 將透明度(Transparency)滑塊拉到大約50%的位置
5. 點擊顏色通道的棋盤格圖示.
6. 在創建渲染節點面板(Create Render Node panel)選擇文件(File)
7. 在圖像名稱(Image Name)選擇文件圖示,打開圖像檔.

對模版網格應用著色器

1. 選定模形右鍵點選物件模型並選定.
2. 功能表點擊/視窗/渲染編輯器/超級著色器(Window/Rendering Editor/Hypershade)
3. 滑鼠右鍵點擊著色器(Lambert)
4. 把滑鼠拖放到功能表為當前選擇指定材質(Apply Materials)
5. 釋放滑鼠右鍵
6. 關閉超級著色器(Hypershade)
7. 按下數位鍵盤6啟動紋理模式

在XYZ三軸上建立模版

1. 按CTRL+D複製選擇模版
2. 選擇模版按E鍵旋轉,90度垂直可在參數通道輸入.
3. 選擇模版按W鍵移動,與網格對齊.可在參數通道輸入.
4. XYZ軸上的模版位置要讓多邊形對象在正中心,並高於Y軸的網格

3D建模-補洞

Maya在建模時有時需要補洞,它就是修復一些面,這這裏會介紹兩種放法.

附加多邊形(Append to Polygon)

1. 菜點右鍵邊選擇邊
2. 選擇開洞上的一邊
3. 點擊菜單編輯網路/附加到多邊形工具(Edit Mesh/Append to Polygon),它會在每一邊上顯示一個箭頭.
4. 你順這箭頭的方向選擇邊,
5. 最後按ENTER確認生成面

填充洞(Fill Hole)

1. 菜點右鍵邊選擇邊
2. 選擇開洞上選擇所有要修補的邊
3. 點擊菜單網格/填充(Mesh/ Fill Hole) 生成面

3D建模-反轉面法線

面法線是垂直於物體表面的單位長度為1的向量,它通常用與照設光與面法線的夾角有關,在Maya建模時它與擠壓的方向有關.

1. 在模型的點擊滑鼠右鍵後點選物件(OBJECT),然後點選模型
2. 顯示模型面法線,點擊功能表顯示/多邊形/面法線(Display/Polygons/Face Normals)
3. 右鍵功能表選擇面,選擇面法線反轉模型面.
4. 反轉面的法線方向,點擊菜單法線/反轉(Normals/Reverse)
5. 隱藏模型面法線,點擊功能表顯示/多邊形/面法線(Display/Polygons/Face Normals)

3D建模-局部放大

Maya在3D建模中的我們進常需要模型特定局部進行修正,所以我們需要局部放大.它的操做重點多選後滑動。

1. 點擊菜單右鍵”面”,”頂點”,”邊”.
2. 按住SHUIFT對模型特定的”面”,”頂點”,”邊”,進性多選,或使用滑鼠拖放進行多選
3. 然後點擊視口,右上角的立方體，或者按F鍵
4. 滑動滑鼠進行縮放

3D建模-分割頂點

分割頂點-就是把一個面分割為兩個面,有三個工具可以使用

1. 分割多邊形

按F3切換到多邊型功能菜單,編輯網路/分割多邊形(Edit Mesh/Split Polygon),滑鼠右鍵點擊邊,每次只可分割一多邊形,如果你多選多個頂點進行分割會發生你意想不情況.這個工具自動進行頂點吸附.但有時它並不好操作.

磁體容差(Snapping tolerance)用於頂點吸附時的磁性,如果設為0則可在表面的任何位置切割.如果設為10則可強附頂點.

分割多邊形時為了讓它吸附頂點,而不是創建新的頂點,這裏有一個竅門,在邊緣上點擊滑鼠並拖動令它吸附到你想要的頂點,如果點擊邊(Edge)側可能創建新的頂點.

2. 插入循環邊工具

按F3切換到多邊型功能菜單,編輯網路/插入循環邊工具(Edit Mesh/Insert Edge Loop Tool),它可一次分割多個面,前面中間後面,滑鼠右鍵點擊邊,脫放任意一條邊將有一條虛線顯示出來並跟隨你的游標.若放錯位置按CTRL+Z可撤銷.

3D建模-石拱門

1. 載入模版
2. 開始建模

將視圖模式轉為”正交視圖”

創建一條石柱,這裏需要使用多邊形立方體,先繪畫一個約莫的立方體.

然後點擊滑鼠右建的”頂點”(Vertex)功能表,在按”通用操縱器”

托放頂點讓其與石柱的大小一致,旋轉視圖,縮放立方體的厚度與圖像的石柱一致

3. 擠壓(extrude)

旋轉視角點擊石柱頂部”面”,然後點擊擠壓(extrude).拖動往上的箭頭拉伸,然後拖動左則的方塊拉伸,旋轉視圖在次拖動左則的方塊拉伸,形成梯形平臺.

點擊石柱頂部”面”拖動往上的箭頭拉伸一點點,然後拖動左則的方塊縮小梯形平臺,與石柱一至.

點擊石柱頂部”面”點擊擠壓拖動往上的箭頭拉伸到拱橋頂部

點擊石柱左側”面”點擊擠壓拖動左則的箭頭拉伸到拱橋中部

點擊石柱頂部”面”點擊擠壓拖動往上的箭頭拉伸到石柱頂部

點擊石柱底部”面”點擊擠壓拖動往下的箭頭拉伸到石柱底部

4. 創建拱

創建拱需要分割頂點,點擊 編輯網格/插入多邊形迴圈工具(Edit Mesh/Insert Edge Loop),然後點擊柱子的任意一條垂直邊將顯示一條虛先,拖放到你需要分割的地方時釋放滑鼠.分割全部的水平線。

使用滑鼠左鍵拖放同是選擇前後頂點，把頂點移往交接點.

創建分割頂點還可使用編輯網格/分割多邊形(Edit Mesh/Split Polygon)工具,對缺小的邊進行分割.

按CTRL+D製作一個複製品

5. 鏡像幾何體

刪除供中間的三個面,創建一個空心的模型

鏡像幾何體點擊網格/鏡像幾何體 (Mesh/Mirror Geometry-Options) 選項

在選項框中不要勾選與原此物體合併Merge with the Original

6. 合拼頂點

首先顯示多邊形數量,顯示/視圖窗顯示項(Display/Heads Up Display)

使用使用鼠表左鍵拖放選擇拱橋中間的16個頂點

點擊編輯網格/合拼頂點(Edit Mesh /Merge Vertice),成功合拼的話頂點變為8個

7. 吸附點

另一側的拱門使用先前的複製品刪除無用的柱石,而在石拱門部分也需要刪除連接一側的幾面,從而形成通透的連接

轉換為為透視圖(Perspective),因為正交有時選錯,

按下Insert鍵,啟動活動中心

按住V鍵不放,把中心點吸附到邊緣頂點

再次按下Insert鍵,關閉活動中心

最後再次按下V間把網格柱石的牆邊.

8. 結合兩個對像

選擇兩個物件,然後在網格/結合(Mesh/Combine)

9. 結合網格

兩個物件結合後,需要把頂點結合在一起,

轉換為為透視圖(Perspective),因為正交有時選錯.

選擇頂點按下Insert鍵,啟動活動中心

按住V鍵不放,把中心點吸附到頂點

再次按下Insert鍵,關閉活動中心

最後再次按下V間把拖放頂點結合

10. 模型最後收尾

選擇拱門的邊磚為進行擠壓(extrude)

11. 平面UV投射

3D建模-擠壓(extrude)

Maya在3D建模中擠壓功具是經常使用的,它對是模型的一個面進性拉伸操作從而生成新的多邊形.

1. 使用滑鼠右鍵點擊模型,彈出功能表後點選”面”
2. 使用滑鼠左鍵選擇”面”,按下SHIFT+LEFT(左鍵)多進行多選,如果按下滑鼠左鍵進行拖放可把前面和中間,後面的所有”面”同時選擇
3. 按下擠壓(Extrude)圖示,或按功能表”編輯網格/擠壓”(Edit Mesh/Extrude)
4. 之後會彈出3D坐標軸,每一個軸都有一個箭頭和方塊,如果按下箭頭拖放則只拉伸一則.如按下方塊拖放則可拉伸兩則.

3D建模-將兩個頂點結合

Maya將兩個物件結合後,其多邊型網路需結合在一其.這時就需要頂點的吸附.

1. 透視視圖,點擊”面板”-“透視”-“Persp”.因為如過使用”正交視圖”很容易點選兩個頂點.
2. 頂點模式:點擊右鍵功能表,選擇”頂點”然後選擇頂點.
3. 移動工具:選擇移動工具或按W鍵啟動
4. 按下Insert鍵,啟動活動中心
5. 按住V鍵不放,選擇頂點.放開V鍵
6. 再次按下Insert鍵,關閉啟動活動中心
7. 在次按下V鍵,拖放頂點到吸附到目標頂點.
8. 編輯網格/合併頂點工具(Edit Mesh/Merge Vertices Tool),將頂點合併.

3D建模-將兩個對象結合

Maya可將一個物件吸附到另一個主體對相,然後使用Combine(結合)工具將兩個物件合併為一個.

1. 透視視圖,點擊”面板”-“透視”-“Persp”.因為如過使用”正交視圖”很容易點錯吸附點.
2. 物件模式:點擊右鍵功能表,選擇”物件模式”選擇吸附物件.
3. 移動工具:選擇移動工具或按W鍵啟動.
4. 按下Insert鍵,啟動活動中心
5. 按住V鍵不放,將座標中新點拖放到邊緣定點.放開V鍵
6. 再次按下Insert鍵,關閉啟動活動中心
7. 在次按下V鍵,將物件吸附主體.
8. 按下SHIFT鍵選兩個物件,然後按多邊形工具架上的Combine(結合)工具,將兩個物件結合.

3D建模-Maya快捷鍵

快捷鍵又稱為熱鍵,要做3D鍵模的大師傅必需掌握的本領,下麵是簡介
